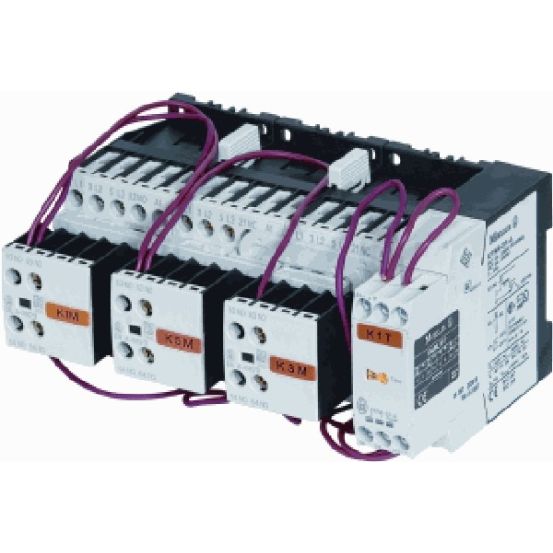

De Eaton SDAINL magneetschakelaarcombinatie SDAINLM22(230V50HZ,240V60HZ) is een automatische sterdriehoekschakelaar met een nominaal vermogen van 11 kW bij AC-3, 400 V en een nominale bedrijfsstroom van 22 A.
Belangrijkste kenmerken
Deze Eaton SDAINL automatische sterdriehoekschakelaar is uitgevoerd als ster-driehoek magneetschakelaar en ster-driehoek-hulpcontactblok. Het apparaat heeft een nominale bedrijfsstroom Ie van 22 A bij AC-1 en AC-3, 400 V en een nominaal vermogen van 11 kW bij AC-3, 400 V.
De magneetschakelaarcombinatie werkt op AC-bedrijfsspanning in het bereik van 24 tot 690 V bij 50/60 Hz en maakt gebruik van een AC-stuurspanning van 230 V bij 50 Hz en 240 V bij 60 Hz. Zowel hoofdstroom- als hulp- en stuurstroomcircuit zijn voorzien van schroefaansluitingen.
Met 9 hoofdcontacten als maakcontact en 3 hulpcontacten als maakcontact biedt deze sterdriehoekschakelaar diverse schakelcontacten. De behuizing heeft een beschermingsgraad IP20 en afmetingen van 82 x 158 x 117 mm (h x b x d). Het product is niet geschikt voor rail- of draagrailmontage en wordt per stuk geleverd.
Automatische sterdriehoekschakelaar met 11 kW vermogen en 22 A bedrijfsstroom.367,22 303,49
Automatische sterdriehoekschakelaar met 22 kW vermogen en 45 A bedrijfsstroom bij 400 V. Voorzien van 9 hoofd- en 3 hulpcontacten, 230 V stuurspanning en schroefaansluitingen.546,99 452,06
Automatische sterdriehoekschakelaar met 15 kW vermogen en 30 A bedrijfsstroom bij 400 V.460,40 380,50
Automatische sterdriehoekschakelaar met 30 kW vermogen en 55 A bedrijfsstroom bij 400 V. Voorzien van 9 hoofd- en 3 hulpcontacten, 230V stuurspanning en IP00-bescherming.639,46 528,48
Automatische sterdriehoekschakelaar met 5,5 kW vermogen en 12 A bedrijfsstroom bij 400 V. Voorzien van schroefaansluitingen, 230 V AC-stuurspanning en beschermingsgraad IP20.332,56 274,84
Automatische sterdriehoekschakelaar met 16A bedrijfsstroom en 7,5kW vermogen bij 400V. Voorzien van 230V stuurspanning, schroefaansluiting en IP20-behuizing van 82x158x117mm.348,01 287,61
Automatische sterdriehoekschakelaar met 37 kW vermogen en 70 A bedrijfsstroom bij 400 V. Voorzien van 230V AC stuurspanning, schroefaansluitingen en IP00 beschermingsgraad.709,30 586,20
