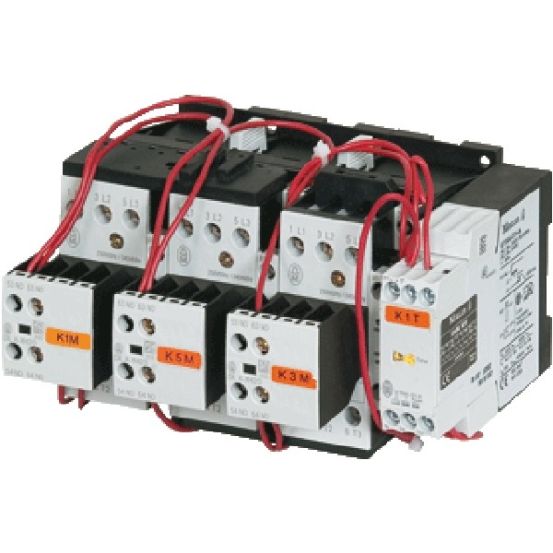

Eaton Moeller SDAINL - Sterdriehoekschakelaar SDAINLM30(230V5

Eaton Moeller SDAINL - Sterdriehoekschakelaar SDAINLM30(230V5

Fabrikantnr:

278361 | 4015082783617

Automatische sterdriehoekschakelaar met 15 kW vermogen en 30 A bedrijfsstroom bij 400 V.

Verpakt per 1 stuk

Meer informatie
Maak compleet

460,40 380,50

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

2 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton SDAINL magneetschakelaarcombinatie SDAINLM30(230V50HZ,240V60HZ) is een automatische sterdriehoekschakelaar met een nominaal vermogen van 15 kW en een nominale bedrijfsstroom van 30 A bij 400 V AC-3.

Belangrijkste kenmerken

Deze Eaton SDAINL automatische sterdriehoekschakelaar is uitgevoerd als ster-driehoek magneetschakelaar en is geschikt voor AC-bedrijfsspanning. De schakelaar heeft een nominaal vermogen van 15 kW en een nominale bedrijfsstroom Ie van 30 A bij AC-3, 400 V, waardoor hij inzetbaar is in installaties met deze vermogens- en stroomwaarden.

De magneetschakelaarcombinatie is voorzien van een schroefaansluiting voor zowel het hoofdstroomcircuit als het hulp- en stuurstroomcircuit. De nominale stuurspanning bedraagt 230 V bij AC 50 Hz en 240 V bij AC 60 Hz, met een type stuurspanning AC. De beschermingsgraad is IP00.

Het apparaat heeft 9 hoofdcontacten als maakcontact en 3 hulpcontacten als maakcontact. De afmetingen bedragen 95 x 158 x 138 mm (h x b x d), wat het een compacte magneetschakelaarcombinatie maakt binnen de SDAINL-serie van Eaton.

Kenmerken op een rij

Automatische sterdriehoekschakelaar, ster-driehoek magneetschakelaar
Nominaal vermogen bij AC-3, 400 V: 15 kW
Nominale bedrijfsstroom Ie bij AC-3, 400 V: 30 A
Nominale stuurspanning: 230 V (AC 50 Hz) / 240 V (AC 60 Hz), type stuurspanning AC
Aansluitwijze hoofdstroom- en hulp-/stuurstroomcircuit: schroefaansluiting

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	9
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	3
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Bedrijfsspanning bij DC	0 V
Beschermingsgraad (IP)	IP00
Beschermingsgraad (NEMA)	Overig
Breedte	158 mm
Diepte	138 mm
Draagrailmontage mogelijk	Nee
Functie	Ster-driehoek-hulpcontactblok
Hoogte	95 mm
Klasse	Automatische sterdriehoekschakelaar
Nominale bedrijfsstroom Ie bij AC-1, 400 V	30 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	30 A
Nominale bedrijfsstroom	30 A
Nominale spoelspanning	230 V
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	240 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	15 kW
Nominale vermogen NEMA	0 kW
Nominale vermogen	15 kW
Opmerking	Automatische sterdriehoekschakelaar
Spanningstype van de bedrijfsspanning	AC
Type spanning	AC
Type stuurspanning	AC
Type	M
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit	Schroefaansluiting
Vaak gebruikte artikelnummers	10019683 \| 2700181307 \| 7662448
