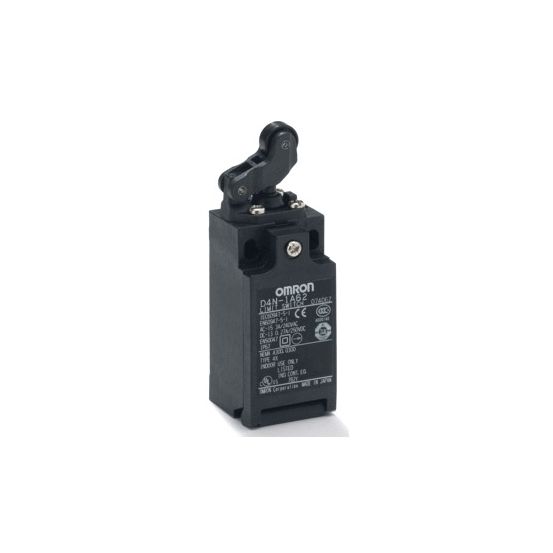

De Omron SAFETY PRODUCTS eindschakelaar D4N1162 (D4N 0049C) is een kunststof eindschakelaar met hefboom en rolnok, uitgevoerd in kubusvorm en voorzien van kabelinvoer Pg.
Belangrijkste kenmerken
Deze Omron D4N eindschakelaar heeft een kunststof behuizing in kubusvorm met afmetingen van circa 31 x 55 mm en een sensorgedeelte van 31 x 92 x 30 mm (b x h x l). Het bedieningselement bestaat uit een zwenkhefboom met rolnok, met een recht uitgelijnde rolstootnok. De uitvoering is geschikt als veiligheidsschakelaar en beschikt over gedwongen openende contacten.
De schakelaar is voorzien van een momentschakelfunctie, niet-vergrendelend, en heeft 1 maakcontact en 1 verbreekcontact (1NO/1NC), zonder wissel- of veiligheidshulpcontacten. De beschermingsgraad bedraagt IP67 en de behuizing is uitgevoerd volgens DIN EN 50047. De elektrische aansluiting gebeurt via een kabelinvoer Pg en de schakelaar heeft geen elektronische uitgang en geen status-indicatie.
Qua elektrische specificaties biedt deze eindschakelaar een nominale bedrijfsstroom Ie van 6 A bij AC-15 125 V en 3 A bij AC-15 230 V, en 0,55 A bij DC-13 125 V en 0,27 A bij DC-13 230 V. De schakelaar is geschikt voor gebruik in een omgevingstemperatuur van -30 tot 70 °C en heeft een explosieveiligheidscategorie “Geen” voor zowel gas als stof.
Kenmerken op een rij
Kunststof kubusbehuizing, ca. 31 x 55 mm; sensor 31 x 92 x 30 mm (b x h x l)
Bedieningselement: zwenkhefboom met rolnok, rolstootnok recht
Contactconfiguratie: 1 maakcontact en 1 verbreekcontact (1NO/1NC), momentschakeling, niet-vergrendelend
Beschermingsgraad IP67, behuizing volgens DIN EN 50047, geschikt voor veiligheidsfunctie en gedwongen openend
Nominale bedrijfsstromen: 6 A (AC-15, 125 V), 3 A (AC-15, 230 V), 0,55 A (DC-13, 125 V), 0,27 A (DC-13, 230 V); omgevingstemperatuur -30 tot 70 °C
