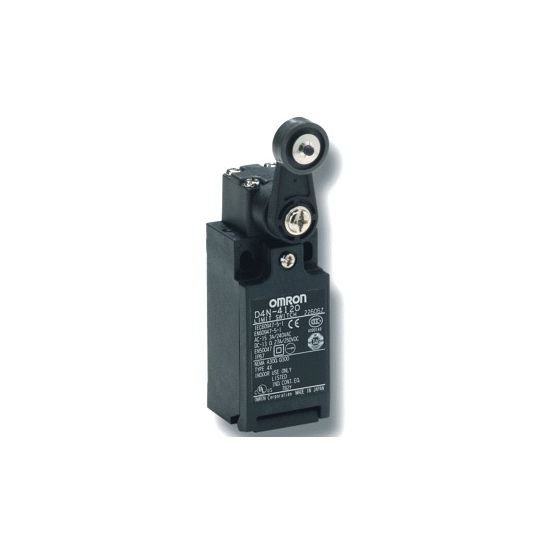

De Omron D4N-1120 eindschakelaar is een compacte eindschakelaar uit de Safety Products-serie, uitgevoerd met kunststof behuizing en rolhefboom met rol.
Belangrijkste kenmerken
Deze Omron D4N-1120 eindschakelaar heeft een kubusvormige kunststof behuizing met afmetingen van 31 x 55 mm en een bedieningselement in de vorm van een rolhefboom met recht uitgelijnde rolstootnok. De behuizing biedt een beschermingsgraad IP67.
De schakelaar beschikt over 1 maakcontact en 1 verbreekcontact (1NO/1NC) met momentschakelfunctie en gedwongen openend. Hij is geschikt voor veiligheidsfunctie en heeft geen elektronische uitgang of status-indicatie.
De elektrische aansluiting gebeurt via een kabelinvoer Pg. De nominale bedrijfsstromen bedragen 6 A bij AC-15 125 V, 3 A bij AC-15 230 V, 0,55 A bij DC-13 125 V en 0,27 A bij DC-13 230 V. De eindschakelaar kan worden toegepast bij een omgevingstemperatuur tussen -30 en 70 °C.
Kenmerken op een rij
Kunststof, kubusvormige behuizing (31 x 55 mm) met beschermingsgraad IP67
Rolhefboom met recht uitgelijnde rolstootnok als bedieningselement
1 maakcontact en 1 verbreekcontact (1NO/1NC), momentschakeling, gedwongen openend
Geschikt voor veiligheidsfunctie, zonder elektronische uitgang en zonder status-indicatie
Kabelinvoer Pg en nominale stroom tot 6 A (AC-15 125 V), 3 A (AC-15 230 V)
