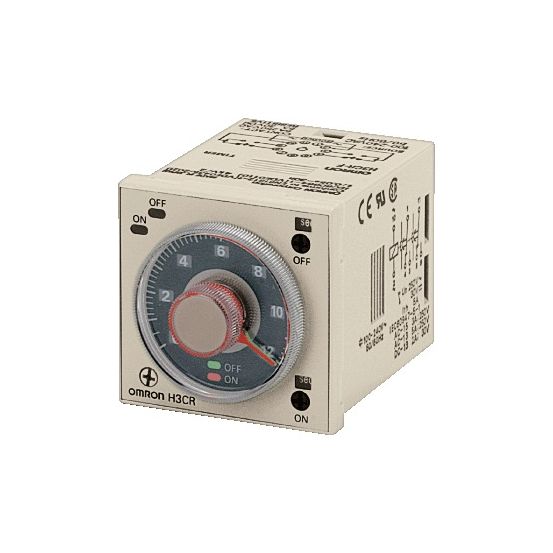

De Omron H3CR8004A is een tijdrelais uit de Omron H3CR serie, uitgevoerd als plug-in timer met 8-pins aansluiting. Dit tijdrelais is geschikt voor diverse stuurspanningen en biedt een breed instelbaar tijdbereik in een compact 48x48 mm frontformaat.
Belangrijkste kenmerken
Dit Omron H3CR tijdrelais is ontworpen voor gebruik met zowel AC- als DC-stuurspanningen. Bij AC 50/60 Hz bedraagt de nominale stuurspanning 24 - 48 V, terwijl bij DC een bereik van 12 - 48 V wordt ondersteund. Het tijdrelais heeft een bedrijfsspanning van 0 - 250 V bij AC 50/60 Hz en 0 - 30 V bij DC, met een nominale stroom van 5 A.
Het relais beschikt over 2 vertraagde wisselcontact-uitgangen en een zeer ruim instelbaar tijdbereik van 0,05 tot 1.080.000 seconden. De behuizing heeft een afmeting van 48 x 70 x 48 mm (b x d x h) en is geschikt voor frontmontage en montage op DIN-rail (Omega-rail) via een steekvoet. De elektrische aansluiting gebeurt via een steekaansluiting (plug-in), en het apparaat wordt compleet met sokkel geleverd.
Daarnaast heeft het tijdrelais een beschermingsgraad van IP40 en behoort het tot relaiscategorie RT I volgens IEC 61810-7. De contactcoating is uitgevoerd in zilver.
Kenmerken op een rij
Omron H3CR tijdrelais, type H3CR8004A, serie H3CR
Tijdbereik 0,05 - 1.080.000 s
2 uitgangen, vertraagd, wisselcontact
Nominale stuurspanning: AC 50/60 Hz 24 - 48 V, DC 12 - 48 V
Afmetingen 48 x 70 x 48 mm (b x d x h), frontmontage, DIN-rail (Omega-rail) geschikt, steekaansluiting (plug-in)
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP40
Breedte
48 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Ja
Diepte
70 mm
Frontmontage
Ja
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
