Plug-in tijdrelais met 1 onvertraagd en 1 vertraagd wisselcontact van 5A. Geschikt voor DIN-rail of frontmontage, met een tijdbereik tot 1.080.000 seconden en IP40-bescherming.

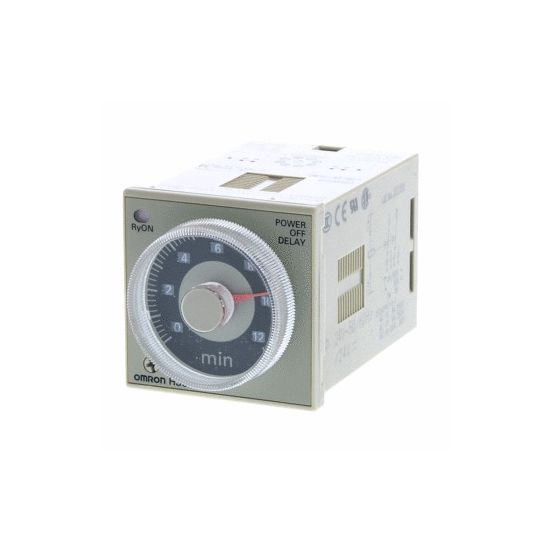

De Omron H3CR tijdrelais H3CR8097A is een plug-in tijdrelais met compacte afmetingen van 48x68x48 mm, geschikt voor AC/DC bedrijfsspanning en voorzien van omschakelbare uitgangen (vertraagd/onvertraagd).
Belangrijkste kenmerken
Dit Omron H3CR tijdrelais is ontworpen als plug-in uitvoering met steekaansluiting en steekvoet, waardoor het eenvoudig in bestaande installaties in te bouwen is. Het apparaat is geschikt voor frontmontage en kan op een DIN-rail (Omega-rail) worden gemonteerd.
Het tijdrelais werkt op AC/DC bedrijfsspanningen van 0 - 250 V bij 50/60 Hz en 0 - 30 V DC. De nominale stuurspanning ligt tussen 100 - 240 V bij AC 50/60 Hz en 100 - 125 V bij DC. Met een tijdbereik van 0,05 tot 1.080.000 seconden biedt het uitgebreide instelmogelijkheden. De uitgangen zijn omschakelbaar tussen vertraagd en onvertraagd en bieden één onvertraagd wisselcontact en één vertraagd wisselcontact, met een nominale stroom van 5 A.
Daarnaast beschikt dit tijdrelais over een klokfunctie met puls beginnend, variabel. De beschermingsgraad is IP40 en de contactcoating is uitgevoerd in zilver. Het apparaat valt onder relaistechnologiecategorie RT I volgens IEC 61810-7.
Kenmerken op een rij
Omron H3CR tijdrelais H3CR8097A, plug-in met steekaansluiting en steekvoet
Afmetingen (bxdxh): 48 x 68 x 48 mm, geschikt voor front- en DIN-rail (Omega-rail) montage
Tijdbereik: 0,05 - 1.080.000 s met klokfunctie, puls beginnend, variabel
Uitgangen omschakelbaar vertraagd/onvertraagd, 1 onvertraagd wisselcontact en 1 vertraagd wisselcontact, nominale stroom 5 A
Bedrijfsspanning AC 0 - 250 V / DC 0 - 30 V, nominale stuurspanning AC 100 - 240 V en DC 100 - 125 V, beschermingsgraad IP40
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
1
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
1
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP40
Breedte
48 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
68 mm
Frontmontage
Ja
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
