Tijdrelais met 8-pins steekaansluiting en sokkel voor 100-240V AC/DC. Het biedt 5A stroom, twee vertraagde wisselcontacten en een tijdbereik van 0,05 tot 1.080.000 seconden.

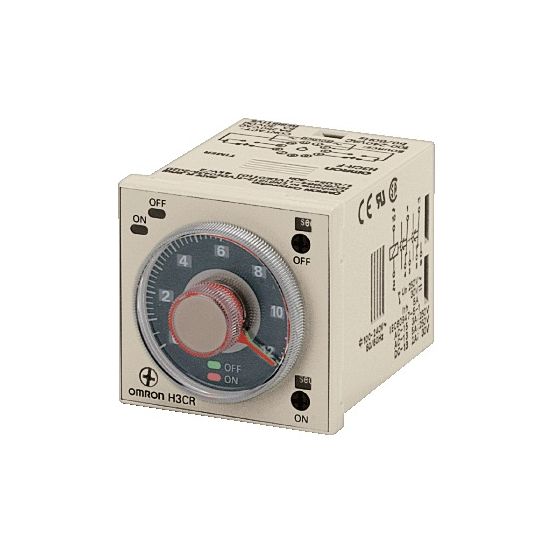

De Omron H3CR8003C is een tijdrelais uit de H3CR-serie met plug-in 8-pins aansluiting. Dit relais is geschikt voor AC/DC-stuurspanning en biedt een breed instelbaar tijdbereik in een compact 48 x 48 mm frontformaat.
Belangrijkste kenmerken
Dit Omron H3CR tijdrelais is uitgevoerd als plug-in timer met 8-pins steekaansluiting en wordt geleverd als compleet apparaat met sokkel. Het compacte formaat van 48 x 70 x 48 mm maakt het geschikt voor frontmontage en montage op een DIN-rail (Omega-rail).
Het tijdrelais heeft twee uitgangen met vertraagd wisselcontact en een nominale stroom van 5 A. Het brede tijdbereik van 0,05 tot 1.080.000 seconden zorgt voor flexibele tijdinstellingen. Het relais werkt met een AC/DC-stuurspanning van 100 - 240 V bij 50/60 Hz of 100 - 125 V DC en ondersteunt bedrijfsspanningen van 0 - 250 V AC en 0 - 30 V DC.
De beschermingsgraad is IP40 en de elektrische aansluiting gebeurt via een steekaansluiting/insteekaansluiting (plug-in). De contactcoating is uitgevoerd in zilver en het relais valt onder relaistechnologie categorie RT I volgens IEC 61810-7.
Kenmerken op een rij
Omron H3CR tijdrelais H3CR8003C, plug-in 8-pin, compleet met sokkel
Tijdbereik 0,05 - 1.080.000 s met 2 uitgangen, vertraagd wisselcontact
Nominale stuurspanning: 100 - 240 V AC (50/60 Hz) en 100 - 125 V DC
Bedrijfsspanning: 0 - 250 V AC en 0 - 30 V DC, nominale stroom 5 A
Afmetingen (b x d x h): 48 x 70 x 48 mm, frontmontage en geschikt voor DIN-/Omega-rail
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP40
Breedte
48 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Ja
Diepte
70 mm
Frontmontage
Ja
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
