Multifunctioneel tijdrelais met 2 vertraagde wisselcontacten, instelbaar van 0,05 tot 1.080.000 seconden. Geschikt voor DIN-rail en frontmontage met steekaansluiting en IP40.

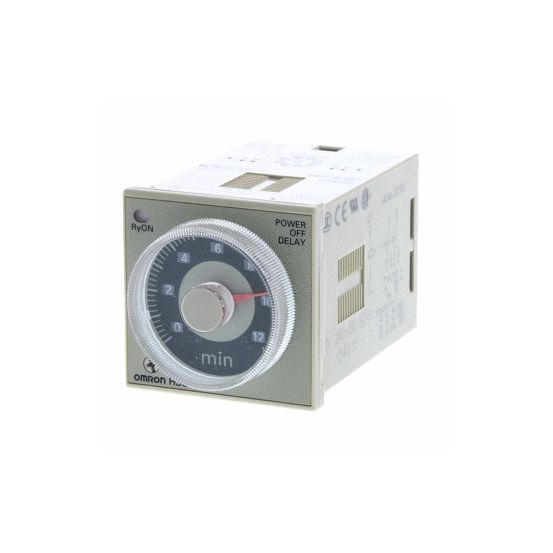

De Omron H3CR tijdrelais H3CR8096C is een multifunctioneel tijdrelais uit de H3CR-serie met compacte afmetingen van 48x48x68 mm, geschikt voor AC/DC-toepassingen.
Belangrijkste kenmerken
Dit Omron H3CR tijdrelais biedt een breed instelbaar tijdbereik van 0,05 tot 1.080.000 seconden en is uitgerust met 2 vertraagde wisselcontactuitgangen. De functies opkomvertragend en inschakelwissend worden ondersteund, net als een klokfunctie die variabel met een puls begint. De uitgangen zijn omschakelbaar tussen vertraagd en onvertraagd.
Het tijdrelais werkt met een bedrijfsspanning type AC/DC en de bedrijfsspanning loopt bij AC 50/60 Hz van 0 tot 250 V en bij DC van 0 tot 30 V. De nominale stuurspanning bedraagt bij AC 50/60 Hz 24–48 V en bij DC 12–48 V, met een nominale stroom van 5 A. De elektrische aansluiting gebeurt via een steekaansluiting (plug-in) en de montagewijze is steekvoet, geschikt voor DIN-rail (Omega-rail) en frontmontage.
De H3CR8096C heeft een behuizing met beschermingsgraad IP40 en valt onder relaistechnologie categorie RT I volgens IEC 61810-7. De contactcoating is uitgevoerd in zilver.
Kenmerken op een rij
Tijdbereik: 0,05 - 1.080.000 s
2 uitgangen, vertraagd, wisselcontact
Functies: opkomvertragend, inschakelwissend, klokfunctie met puls beginnend variabel
Nominale stuurspanning: AC 24 - 48 V, DC 12 - 48 V; bedrijfsspanning AC/DC
Afmetingen (bxdxh): 48 x 68 x 48 mm, steekaansluiting en steekvoet, geschikt voor DIN-rail en frontmontage
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP40
Breedte
48 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
68 mm
Frontmontage
Ja
Functie afvalvertragend
Nee
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
