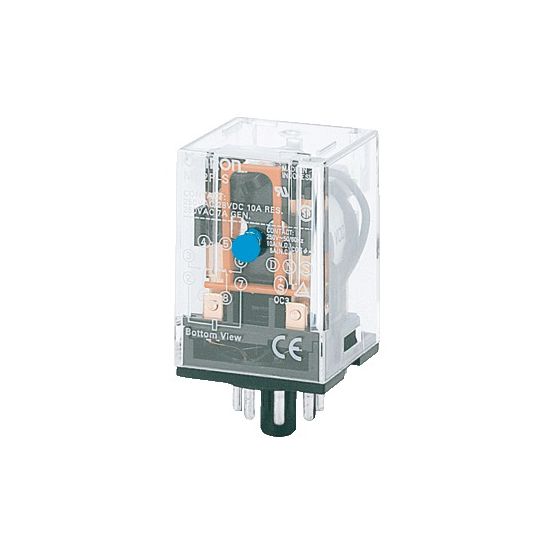

Omron MK-S - Hulprelais MKSN8562A

Fabrikantnr:

MKS3PIN5AC230BYOMZ | 4547648441582

Hulprelais met 3 wisselcontacten voor 230V AC stuurspanning en 10A bedrijfsstroom. Voorzien van LED-indicatie, handbediening en een 11-polige steekvoet met insteekaansluiting.

Verpakt per 1 stuk

Meer informatie

18,80 15,54

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

87 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Omron INDUSTRIAL RELAYS Hulprelais, type MK-S/MKS3PIN5AC230BYOMZ (MKSN8562A), is een schakelrelais met 3 wisselcontacten, ontworpen voor een AC stuurspanning van 230 V en voorzien van LED-indicatie.

Belangrijkste kenmerken

Dit Omron hulprelais uit de MK-S/MKS3-serie is uitgevoerd met 3 hulpcontacten als wisselcontact en een 1-voudig schakelcontact. Het relais is monostabiel en geschikt voor een nominale bedrijfsstroom van 10 A bij AC-1, -3, -5 bij 230 V. De nominale stuurspanning bedraagt 230 V bij zowel 50 Hz als 60 Hz, binnen een bereik van 184 tot 253 V AC.

De hulprelais is voorzien van LED-indicatie en handbediening. De montage gebeurt met steekvoet en een insteekaansluiting (plug-in) met vlaksteekaansluiting voor het hoofdstroomcircuit. Het apparaat is niet compleet met sokkel en heeft een 11-polige steekvoet met afwijkende aansluiting.

Qua afmetingen heeft het relais een compacte bouw met een breedte van 21,5 mm (alternatief opgegeven 34,5 mm), een diepte van 28 mm (alternatief 34,5 mm) en een hoogte van 36 mm (alternatief 52,5 mm), afhankelijk van de bron.

Kenmerken op een rij

3 hulpcontacten als wisselcontact (3WISS), type 1-voudig schakelcontact
Nominale bedrijfsstroom 10 A bij AC-1, -3, -5, 230 V
Nominale stuurspanning 230 V AC bij 50/60 Hz (bereik 184 - 253 V)
Met LED-indicatie en handbediening
Montage met steekvoet, insteekaansluiting (plug-in), steekvoet 11-polig met afwijkende aansluiting

Specificaties

Meer informatie
Aandrijving, polarisatie	Ongepolariseerd
Aansluitwijze hoofdstroomcircuit	Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit	Overig
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als maakcontact, voorlopend	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	3
Aantal hulpcontacten verbreek, vertraagd schakelend	0
Aantal modulen 18 mm (TE)	0
Blusfunctie	Nee
Breedte	21.5 mm
Compleet apparaat met sokkel	Nee
Contactvarianten	1-voudig contact
Diepte	28 mm
Handbediening	Ja
Hoogte	36 mm
Interface	Nee
Met dwanggeleide contacten	Nee
Met LED indicatie	Ja
Montagewijze	Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V	10 A
Nominale bedrijfsstroom Ie, 400 V	0 A
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	230 V
Nominale stuurspanning bij DC	0 V
Opmerking	Steekvoet 11-polig. Afwijkende aansluiting
Schakelverhouding van de aandrijving	Monostabiel
Type stuurspanning	AC
Vaak gebruikte artikelnummers	10043668 \| 2700653977 \| 3949849
