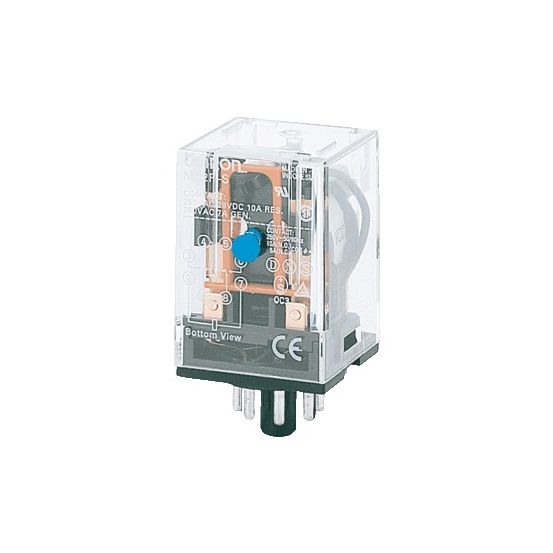

Omron MK-S - Hulprelais MKSN8077H

Fabrikantnr:

MKS3P5AC230BYOMZ | 4547648413763

Hulprelais met 3 wisselcontacten en 230V AC-stuurspanning. Voorzien van 11-polige steekvoet met insteekaansluiting, een nominale stroom van 5A en 10A bedrijfsstroom bij 230V.

Verpakt per 1 stuk

Meer informatie

17,52 14,48

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

11 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

Het Omron INDUSTRIAL RELAYS hulprelais MKS3P5AC230BYOMZ (MKSN8077H) is een schakelrelais met 3 wisselcontacten en AC-stuurspanning, geschikt voor plug-in montage met steekvoet.

Belangrijkste kenmerken

Dit Omron MKS3 hulprelais is uitgevoerd met 3 hulpcontacten als wisselcontact en een 1-voudig schakelcontact. Het relais werkt met AC-stuurspanning en heeft een monostabiele schakelverhouding. De nominale stuurspanning bij zowel 50 Hz als 60 Hz ligt rond 230 V.

De elektrische aansluiting gebeurt via een insteekaansluiting (plug-in) en montage vindt plaats met een steekvoet. Het apparaat wordt geleverd zonder sokkel en heeft een steekvoet met 11 polen en een afwijkende aansluiting. De nominale bedrijfsstroom bij AC-1, -3, -5 bij 230 V bedraagt 10 A en de nominale stroom is 5 A.

Het relais heeft compacte afmetingen. In de MK-S uitvoering bedraagt de breedte circa 21,5 mm, de diepte 28 mm en de hoogte 36 mm. In de MKS3-uitvoering zijn de afmetingen circa 34,5 mm breed, 34,5 mm diep en 52,5 mm hoog. Het relais is uitgevoerd zonder LED-indicatie en zonder dwanggeleide contacten.

Kenmerken op een rij

Omron INDUSTRIAL RELAYS hulprelais MKS3P5AC230BYOMZ / MKSN8077H
3 hulpcontacten als wisselcontact, type schakelcontact 1-voudig contact
Nominale stuurspanning AC 50/60 Hz circa 230 V, type stuurspanning AC
Nominale bedrijfsstroom bij AC-1, -3, -5 230 V: 10 A, nominale stroom 5 A
Montage met steekvoet, insteekaansluiting (plug-in), steekvoet 11-polig met afwijkende aansluiting

Specificaties

Meer informatie
Aandrijving, polarisatie	Ongepolariseerd
Aansluitwijze hoofdstroomcircuit	Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit	Overig
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als maakcontact, voorlopend	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	3
Aantal hulpcontacten verbreek, vertraagd schakelend	0
Aantal modulen 18 mm (TE)	0
Blusfunctie	Nee
Breedte	21.5 mm
Compleet apparaat met sokkel	Nee
Contactvarianten	1-voudig contact
Diepte	28 mm
Handbediening	Nee
Hoogte	36 mm
Interface	Nee
Met dwanggeleide contacten	Nee
Met LED indicatie	Nee
Montagewijze	Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V	10 A
Nominale bedrijfsstroom Ie, 400 V	0 A
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	230 V
Nominale stuurspanning bij DC	0 V
Opmerking	Steekvoet 11-polig. Afwijkende aansluiting
Schakelverhouding van de aandrijving	Monostabiel
Type stuurspanning	AC
Vaak gebruikte artikelnummers	10073099 \| 2700653965 \| 3949674
