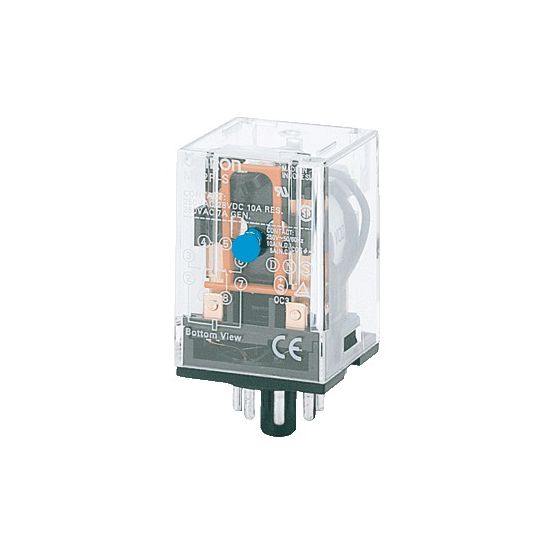

Omron MK-S - Hulprelais MKSN8555R

Fabrikantnr:

MKS3PIN5AC24BYOMZ | 4547648441513

Hulprelais met 3 wisselcontacten en LED-indicatie voor 24V AC-stuurspanning. Het relais heeft een nominale bedrijfsstroom van 10A en is voorzien van een 11-polige steekaansluiting.

Verpakt per 1 stuk

Meer informatie

18,32 15,14

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

15 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Omron MK-S hulprelais MKSN8555R is een industrieel relais uit de serie Industrial Relays/MKS3, uitgevoerd met 3 wisselcontacten, LED-indicatie en geschikt voor AC-stuurspanning van 24 V.

Belangrijkste kenmerken

Dit Omron hulprelais uit de MK-S/MKS3 serie is ontworpen als schakel- of hulprelais met 3 hulpcontacten als wisselcontact. Het relais is monostabiel en wordt aangestuurd met een AC-stuurspanning van 24 V bij zowel 50 Hz als 60 Hz. De nominale bedrijfsstroom bij AC-1, -3, -5 bij 230 V bedraagt 10 A.

De relaisuitvoering is voorzien van LED-indicatie, waardoor de schakeltpositie visueel kan worden afgelezen. De montage vindt plaats met steekvoet (steekvoet 11-polig, afwijkende aansluiting) en de elektrische aansluiting gebeurt via vlaksteekaansluiting/steekaansluiting.

Het hulprelais heeft compacte afmetingen. In de omschrijving wordt een (b x d x h) van 21,5 x 28 x 36 mm genoemd. Andere bronnen geven een breedte van 34,5 mm, hoogte van 34,5 mm en diepte van 52,5 mm. Het relais is niet voorzien van dwanggeleide contacten en wordt geleverd als relais zonder sokkel.

Kenmerken op een rij

Hulprelais Omron MK-S/MKS3, type MKSN8555R
3 hulpcontacten als wisselcontact, contactvariant 1-voudig contact
Nominale stuurspanning AC 24 V (50/60 Hz), type stuurspanning AC
Nominale bedrijfsstroom 10 A bij AC-1, -3, -5, 230 V
Met LED-indicatie en montage met steekvoet, steekvoet 11-polig (afwijkende aansluiting)

Specificaties

Meer informatie
Aandrijving, polarisatie	Ongepolariseerd
Aansluitwijze hoofdstroomcircuit	Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit	Overig
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als maakcontact, voorlopend	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	3
Aantal hulpcontacten verbreek, vertraagd schakelend	0
Aantal modulen 18 mm (TE)	0
Blusfunctie	Nee
Breedte	21.5 mm
Compleet apparaat met sokkel	Nee
Contactvarianten	1-voudig contact
Diepte	28 mm
Handbediening	Ja
Hoogte	36 mm
Interface	Nee
Met dwanggeleide contacten	Nee
Met LED indicatie	Ja
Montagewijze	Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V	10 A
Nominale bedrijfsstroom Ie, 400 V	0 A
Nominale stuurspanning bij AC 50 Hz	24 V
Nominale stuurspanning bij AC 60 Hz	24 V
Nominale stuurspanning bij DC	0 V
Opmerking	Steekvoet 11-polig. Afwijkende aansluiting
Schakelverhouding van de aandrijving	Monostabiel
Type stuurspanning	AC
Vaak gebruikte artikelnummers	10073100 \| 2850008656 \| 3949856
