Omron MK-S - Hulprelais MKSN8566D

Fabrikantnr:

MKS3PIN5DC24BYOMZ | 4547648441629

Gepolariseerd, monostabiel hulprelais met drie wisselcontacten, 24V DC-stuurspanning en 10A bedrijfsstroom.

Verpakt per 1 stuk

Meer informatie

18,32 15,14

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

133 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

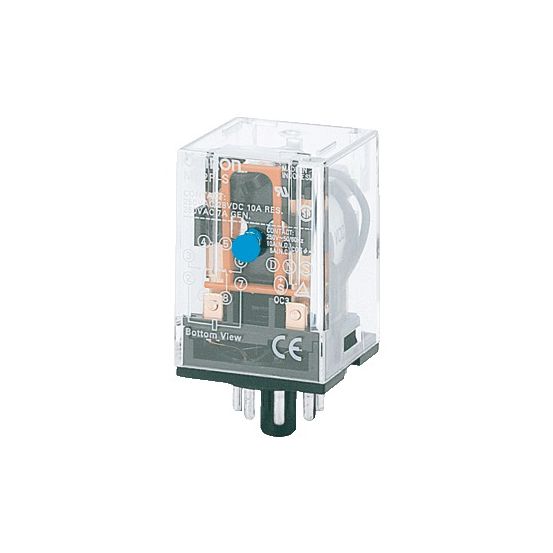

De Omron INDUSTRIAL RELAYS MK-S hulprelais MKS3PIN5DC24BYOMZ (MKSN8566D) is een gepolariseerd, monostabiel hulprelais met drie wisselcontacten, LED-indicatie en DC-stuurspanning van 24 V.

Belangrijkste kenmerken

Dit Omron hulprelais uit de MK-S / INDUSTRIAL RELAYS serie is uitgevoerd als schakelrelais met drie hulpcontacten als wisselcontact. Het relais werkt met een DC-stuurspanning van 24 V en is gepolariseerd en monostabiel uitgevoerd. Dankzij de nominale bedrijfsstroom van 10 A bij AC-1, -3, -5, 230 V is het relais geschikt voor toepassingen waar deze stroomwaarden vereist zijn.

Het relais is voorzien van LED-indicatie, zodat de schakeltstatus zichtbaar is. De uitvoering met steekvoet (steekvoet 11-polig, afwijkende aansluiting) maakt het geschikt voor montage met vlaksteekaansluiting in het hoofdstroomcircuit. Het hulprelais beschikt over handbediening en heeft compacte afmetingen van circa 21,5 x 28 x 36 mm (b x d x h).

Belangrijke elektrische en mechanische eigenschappen zijn onder meer de nominale stuurspanning bij DC van 19,2–26,4 V, type stuurspanning DC, geen dwanggeleide contacten en geen blusfunctie. Het apparaat wordt geleverd zonder sokkel.

Kenmerken op een rij

Gepolariseerd, monostabiel hulprelais met drie wisselcontacten
Nominale stuurspanning bij DC: 24 V (19,2–26,4 V bereik)
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V: 10 A
Met LED-indicatie en handbediening
Montagewijze: met steekvoet, hoofdstroomcircuit met vlaksteekaansluiting

Specificaties

Meer informatie
Aandrijving, polarisatie	Gepolariseerd
Aansluitwijze hoofdstroomcircuit	Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit	Overig
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als maakcontact, voorlopend	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	3
Aantal hulpcontacten verbreek, vertraagd schakelend	0
Aantal modulen 18 mm (TE)	0
Blusfunctie	Nee
Breedte	21.5 mm
Compleet apparaat met sokkel	Nee
Contactvarianten	1-voudig contact
Diepte	28 mm
Handbediening	Ja
Hoogte	36 mm
Interface	Nee
Met dwanggeleide contacten	Nee
Met LED indicatie	Ja
Montagewijze	Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V	10 A
Nominale bedrijfsstroom Ie, 400 V	0 A
Nominale stuurspanning bij DC	24 V
Opmerking	Steekvoet 11-polig. Afwijkende aansluiting
Schakelverhouding van de aandrijving	Monostabiel
Type stuurspanning	DC
Vaak gebruikte artikelnummers	10043669 \| 2700653973 \| 3949880
