3-polige magneetschakelaar met 24V AC-spoel, 18A bij AC-3 en 32A bij AC-1. Voorzien van 3 maakcontacten, 1 hulpcontact NO en 1 NC, met schroefaansluiting en afmetingen 45x77x86 mm.
Verpakt per 1 stuk
44,5636,83
44,5636,83
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

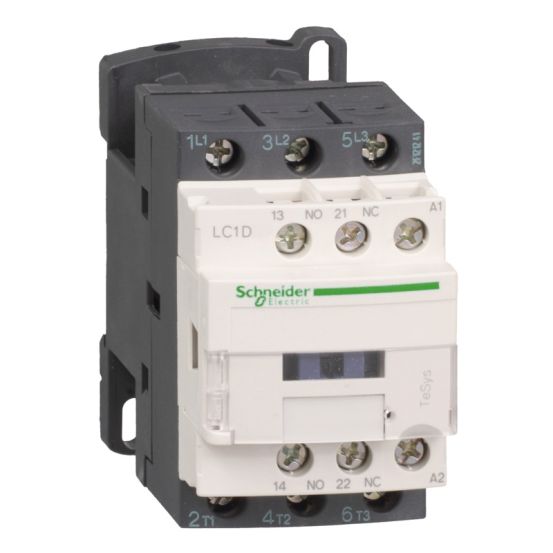

De Schneider Electric TeSys D magneetschakelaar LC1D18B7 is een 3-polige magneetschakelaar met AC-spoel van 24 V, ontworpen voor schakelen tot 18 A bij AC-3, 400 V.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar LC1D18B7 biedt drie hoofdcontacten als maakcontact (3M) en is geschikt voor toepassingen tot 18 A bij AC-3, 400 V, met een nominaal vermogen van 7,5 kW bij AC-3, 400 V. De schakelaar heeft een nominale bedrijfsstroom van 32 A bij AC-1, 400 V en wordt aangestuurd met een AC-spoel van 24 V bij zowel 50 Hz als 60 Hz.
De magneetschakelaar is uitgevoerd met een schroefaansluiting voor het hoofdstroomcircuit en is voorzien van 1 hulpcontact als maakcontact (1NO) en 1 hulpcontact als verbreekcontact (1NC). Het type stuurspanning is AC en de uitvoering is niet modulair voor railmontage.
De compacte bouw met een breedte van 45 mm, hoogte van 77 mm en diepte van 86 mm maakt integratie in installaties mogelijk waar beperkte ruimte beschikbaar is. Het product behoort tot de TeSys D-serie van Schneider Electric en wordt geleverd per stuk.
Kenmerken op een rij
Magneetschakelaar Schneider Electric TeSys D, type LC1D18B7
3 hoofdcontacten als maakcontact (3M), 1 hulpcontact NO en 1 hulpcontact NC
Nominale bedrijfsstroom: 18 A bij AC-3, 400 V en 32 A bij AC-1, 400 V
AC-spoel 24 V bij 50/60 Hz, type stuurspanning AC
Schroefaansluiting hoofdstroomcircuit, afmetingen ca. 45 × 77 × 86 mm (b × h × d)
