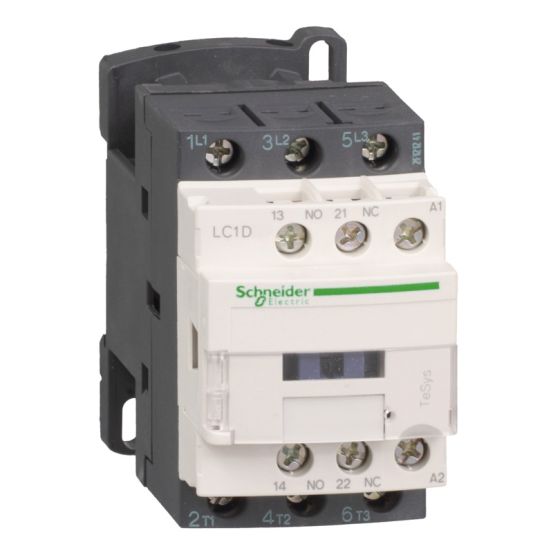

De Schneider Electric TeSys D magneetschakelaar LC1D18V7 is een 3-polige magneetschakelaar voor AC-toepassingen, met een nominale bedrijfsstroom tot 18 A bij AC-3, 400 V en een stuurspanning van 400 V AC.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar, type LC1D18V7, is uitgevoerd met 3 hoofdcontacten als maakcontact (3M) en beschikt over 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact. De aansluitwijze van het hoofdstroomcircuit is via schroefaansluiting, wat een vaste aansluiting van de bedrading mogelijk maakt.
De magneetschakelaar is geschikt voor een nominale bedrijfsstroom Ie van 18 A bij AC-3, 400 V en 32 A bij AC-1, 400 V. Het nominale vermogen bedraagt 7,5 kW bij AC-3, 400 V en 4 kW bij AC-4, 400 V. De nominale stuurspanning van de spoel is 400 V bij zowel 50 Hz als 60 Hz, met type stuurspanning AC.
De TeSys D LC1D18V7 heeft een niet-modulaire uitvoering (niet voor railmontage) en bevat gerecycled/recyclebaar materiaal. De behuizing heeft een breedte van 45 mm, een hoogte van 77 mm en een diepte van 86 mm.
Kenmerken op een rij
Schneider Electric TeSys D magneetschakelaar LC1D18V7, 3 hoofdcontacten als maakcontact (3M)
Nominale bedrijfsstroom Ie: 18 A bij AC-3, 400 V en 32 A bij AC-1, 400 V
Nominaal vermogen: 7,5 kW bij AC-3, 400 V en 4 kW bij AC-4, 400 V
Stuurspanning: 400 V AC bij 50/60 Hz, type stuurspanning AC
Aansluitwijze hoofdstroomcircuit: schroefaansluiting, met 1 maak- en 1 verbreekhulpcontact
