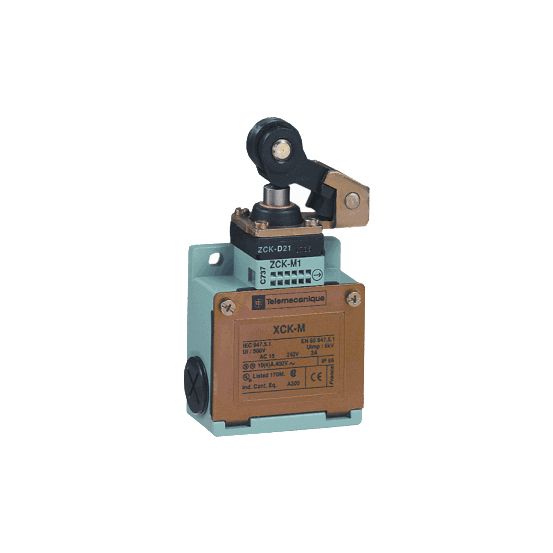

De TeSensors OsiSense XC standard eindschakelaar XCKM121 is een mechanische eindschakelaar met metalen behuizing en rolhefboom, geschikt voor toepassingen binnen persoon en proces.
Belangrijkste kenmerken
De TeSensors OsiSense XC standard eindschakelaar XCKM121 is uitgevoerd met een rolhefboom en bekrachtigingslichaam met rolnok. De schakelfunctie is een momentschakeling met 1 maak- en 1 verbreekcontact. De eindschakelaar is niet vergrendelend en heeft geen elektronische uitgang.
De behuizing is van metaal en heeft een beschermingsgraad van IP66/IP67. De afmetingen van de schakelaar zijn 65 x 112,5 mm (breedte x hoogte). De sensor zelf heeft een breedte van circa 63–64 mm, een lengte van 30 mm en een hoogte van 64 mm. De uitvoering van de elektrische aansluiting is een kabelinvoer Pg, met kabelingang ISO M16x1,5.
De nominale bedrijfsstroom bedraagt 3 A bij AC-15, 230 V en 0,27 A bij DC-13, 230 V. De eindschakelaar is gedwongen openend, niet geschikt voor veiligheidsfunctie, heeft geen status-indicatie en is bedoeld voor gebruik in een omgevingstemperatuur van -25 tot 70 °C.
Kenmerken op een rij
OsiSense XC standard eindschakelaar XCKM121 met rolhefboom en rolnok
1 maak- en 1 verbreekcontact, schakelfunctie momentschakeling
Metalen behuizing, afmetingen 65 x 112,5 mm (b x h)
Beschermingsgraad IP66/IP67 en gedwongen openend
Nominale bedrijfsstroom 3 A bij AC-15 230 V en 0,27 A bij DC-13 230 V
