3-fase installatieautomaat met 3P+N (3 beveiligde polen en meeschakelende nul) met 16 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 400 V.

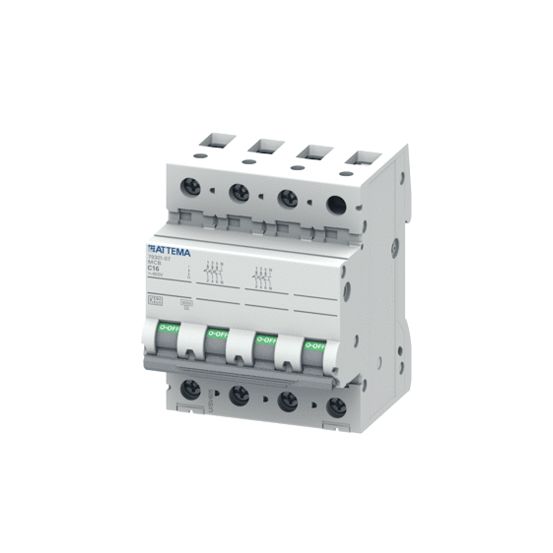

De Attema Click-mate NXT installatieautomaat AT90214 is een 3P+N krachtgroep met 3 beveiligde polen en meeschakelende nul, geschikt voor 16 A bij 400 V.
Belangrijkste kenmerken
Deze ATTEMA installatieautomaat uit de Click-mate NXT serie is uitgevoerd als 3P+N, met drie beveiligde polen en een meeschakelende nul. De automaat heeft een uitschakelkarakteristiek C en is geschikt voor een nominale (meet)stroom van 16 A en een nominale (meet)spanning van 400 V AC.
Het nominale afschakelvermogen bedraagt 6 kA volgens EN 60898 en IEC 60947-2, zowel bij 230 V als 400 V. De automaat is 4 module-eenheden breed en heeft een inbouwdiepte van 70 mm. De aansluitbare geleiderdoorsnede ligt tussen 0,75 en 25 mm² voor zowel eendraads als meerdraads geleiders.
Verder biedt dit type een nominale isolatiespanning van 500 V, een nominale stoothoudspanning van 4 kV, energiebegrenzingsklasse 3, overspanningscategorie 3 en vervuilingsgraad 2. De beschermingsgraad is IP20, een nevenapparaat is mogelijk en de bedrijfsomgevingstemperatuur ligt tussen -25 en 45 °C.
Kenmerken op een rij
3P+N installatieautomaat met 3 beveiligde polen en meeschakelende nul
Nominale (meet)stroom 16 A, nominale (meet)spanning 400 V AC
Uitschakelkarakteristiek C, afschakelvermogen 6 kA (EN 60898, IEC 60947-2)
Breedte 4 module-eenheden, inbouwdiepte 70 mm
Aansluitbare geleiderdoorsnede 0,75–25 mm² (eendraads en meerdraads)
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
