Eaton Moeller PKZ - Motorbeveiligingsschakelaar PKZM01-16-G

Fabrikantnr:

286089 | 4015082860899

Eaton Moeller PKZ Motorbeveiligingsschakelaar PKZM00,63

Beschikbaar in 32 varianten:

3-polige thermomagnetische motorbeveiligingsschakelaar met 4A continustroom, instelbereik 2,5-4A en schroefaansluiting. Geschikt voor 690V met IP20-bescherming en draaiknop.
78,43 64,82
Driepolige motorbeveiligingsschakelaar met thermomagnetische uitschakeling en instelbereik van 4 tot 6,3 A. Voorzien van schroefaansluitingen en IP20-bescherming.
78,43 64,82
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 10A continustroom en 6,3-10A instelbereik. Voorzien van draaiknop, schroefaansluiting en IP20-bescherming.
91,15 75,33
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 10-16A en IP20. Geschikt voor 7,5kW bij 400V, met draaiknop en schroefaansluitingen.
91,15 75,33
3-polige thermomagnetische motorbeveiligingsschakelaar met 25A continustroom, instelbereik 20-25A en 50kA afschakelvermogen bij 400V.
96,69 79,91
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 1,6-2,5 A en schroefaansluiting. Geschikt voor 0,75 kW bij 400 V met IP20-bescherming.
78,43 64,82
3-polige motorbeveiligingsschakelaar met druktoetsbediening, instelbereik 1,6-2,5 A en thermomagnetische uitschakeling.
61,60 50,91
3-polige motorbeveiligingsschakelaar met draaiknop, thermomagnetische uitschakeling en een instelbereik van 0,63 tot 1 A. Geschikt voor 690 V met schroefaansluiting en IP20.
66,80 55,21
Driefasige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 1-1,6 A instelbereik en 690 V spanning. Voorzien van draaiknop, schroefaansluiting en IP20-bescherming.
72,01 59,51
3-polige motorbeveiligingsschakelaar met druktoetsbediening, thermomagnetische uitschakeling en een instelbereik van 2,5 tot 4 A.
61,60 50,91
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 0,63-1 A en 50 kA afschakelvermogen. Inbouwapparaat met druktoets en IP20-bescherming.
65,28 53,95
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 20A continustroom en 16-20A instelbereik.
85,71 70,83
3-polige motorbeveiligingsschakelaar met druktoetsbediening, een instelbereik van 10 tot 16 A en thermomagnetische uitschakeltechniek. Geschikt voor inbouw met IP20-bescherming.
82,25 67,98
Driepolige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 6,3-10 A en schroefaansluitingen. Geschikt voor 2,2 kW bij 230 V en 4 kW bij 400 V (IP20).
82,25 67,98
Driepolige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 1-1,6 A en schroefaansluiting. Geschikt voor 0,55 kW bij 400 V met IP20-bescherming.
61,60 50,91
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, een instelbereik van 0,4 tot 0,63 A en een nominale stroom van 0,63 A.
64,21 53,07
3-polige motorbeveiligingsschakelaar met druktoetsbediening, thermomagnetische uitschakeling en instelbereik 8-12 A. Geschikt voor 5,5 kW bij 400 V met IP65-bescherming.
101,69 84,04
3-polige motorbeveiligingsschakelaar met elektronische uitschakeltechniek, instelbereik van 4 tot 6,3 A en schroefaansluitingen. Geschikt voor DIN-rail montage en IP20-bescherming.
73,86 61,04
3-polige thermomagnetische motorbeveiligingsschakelaar met een instelbereik van 0,4 tot 0,63 A.
64,85 53,60
3-polige motorbeveiligingsschakelaar met een instelbereik van 2,4 tot 4 A en 4 A nominale stroom.
73,86 61,04
3-polige motorbeveiligingsschakelaar in behuizing met druktoetsbediening, instelbereik 10-16 A en thermomagnetische uitschakeltechniek. Het toestel heeft beschermingsgraad IP65.
101,69 84,04
3-polige thermomagnetische motorbeveiligingsschakelaar met instelbereik 0,25-0,4 A en 690 V bedrijfsspanning. Inbouwapparaat met draaiknop, schroefaansluiting en IP20-bescherming.
60,09 49,66
3-polige motorbeveiligingsschakelaar met een instelbereik van 16 tot 20 A en 50 kA afschakelvermogen. Voorzien van schroefaansluiting, draaiknop, tripcontact en DIN-rail montage.
92,86 76,74
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 0,16-0,25 A en 690 V bedrijfsspanning.
60,09 49,66
3-polige thermomagnetische motorbeveiligingsschakelaar met een instelbereik van 0,25 tot 0,4 A en 440 V bedrijfsspanning. Voorzien van schroefaansluiting en IP20-bescherming.
58,86 48,64
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeltechniek, 32 A continustroom en 25-32 A instelbereik.
124,44 102,84
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 20A continustroom en 16-20A instelbereik. Voorzien van schroefaansluiting, IP20-bescherming en draaiknop.
90,60 74,88
3-polige motorbeveiligingsschakelaar voor 690V met een instelbereik van 6,3 tot 10A.
86,14 71,19
Motorbeveiligingsschakelaar met druktoetsbediening en thermomagnetische uitschakeling voor 4-6,3 A. Geschikt voor 1,1 kW bij 230 V en 2,2 kW bij 400 V met IP20-schroefaansluiting.
61,60 50,91
3-polige motorbeveiligingsschakelaar met draaiknop, 12 A continustroom en instelbereik 8-12 A.
84,04 69,45
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, 12 A nominale stroom en een instelbereik van 8 tot 12 A.
82,25 67,98
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, een instelbereik van 0,1 tot 0,16 A en schroefaansluiting. Geschikt voor 690 V met IP20-beschermingsgraad.
60,09 49,66

3-polige motorbeveiligingsschakelaar in behuizing met druktoetsbediening, instelbereik 10-16 A en thermomagnetische uitschakeltechniek. Het toestel heeft beschermingsgraad IP65.

Verpakt per 1 stuk

Meer informatie
Maak compleet

101,69 84,04

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

46 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

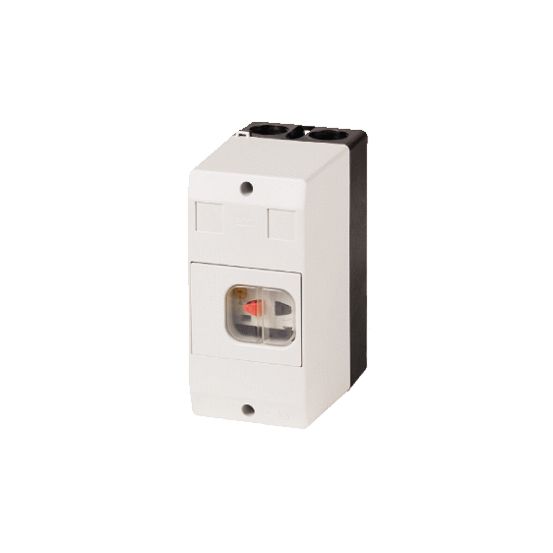

De Eaton PKZ motorbeveiligingsschakelaar PKZM01-16-G is een compleet apparaat in behuizing met druktoetsbediening, uitgevoerd als 3-polige motorbeveiliging met een instelbereik voor overbelastingsbeveiliging van 10 tot 16 A.

Belangrijkste kenmerken

Deze Eaton PKZ motorbeveiligingsschakelaar PKZM01-16-G is uitgevoerd als compleet apparaat in behuizing en is voorzien van een druktoets als bedieningselement. Het toestel beschikt over een 3-polige uitvoering en een nominale continustroom (Iu) van 16 A. Het instelbereik van de overbelastingsbeveiliging ligt tussen 10 en 16 A, terwijl de onvertraagde kortsluitbeveiliging is ingesteld op 248 A.

De schakelaar maakt gebruik van een thermomagnetische uitschakeltechniek en is faseuitvalgevoelig. De aansluitwijze van het hoofdstroomcircuit is uitgevoerd met schroefaansluitingen. De bedrijfsspanning (meetspanning) bedraagt 440 V en het nominale afschakelvermogen Icu bij 400 V AC is 50 kA.

Met een beschermingsgraad van IP65 en afmetingen van circa 158 x 80 x 117 mm (diepte x hoogte x breedte) is de motorbeveiligingsschakelaar in een behuizing ingebouwd. Het apparaat heeft geen geïntegreerd hulpcontact, geen geïntegreerde onderspanningsspoel en geen thermische beveiliging. Het verliesvermogen bedraagt 6,43 W en het nominale vermogen bij AC-3 bedraagt 4 kW bij 230 V en 7,5 kW bij 400 V.

Kenmerken op een rij

Instelbereik overbelastingsbeveiliging: 10 - 16 A
Nominale continustroom Iu: 16 A
Uitschakeltechniek: thermomagnetisch
Beschermingsgraad: IP65
Nominaal afschakelvermogen Icu bij 400 V AC: 50 kA

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal polen	3
Apparaatbouwvorm	Compleet apparaat in behuizing
Bedrijfsspanning (meetspanning)	440 V
Beschermingsgraad (IP)	IP65
Breedte	117 mm
Diepte	158 mm
Faseuitvalgevoelig	Ja
Hoogte	80 mm
Instelbereik onvertraagde kortsluitbeveiliging	248 A
Instelbereik overbelastingsbeveiliging	10-16 A
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Met thermische beveiliging	Nee
Nominale afschakelvermogen Icu bij 400 V, AC	50 kA
Nominale continustroom Lu	16 A
Nominale vermogen bij AC-3, 230 V	4 kW
Nominale vermogen bij AC-3, 400 V	7.5 kW
Uitschakeltechniek	Thermomagnetisch
Uitvoering van het bedieningselement	Druktoets
Vaak gebruikte artikelnummers	10118234 \| 2700385615 \| 1716931
Verliesvermogen	6.43 W
