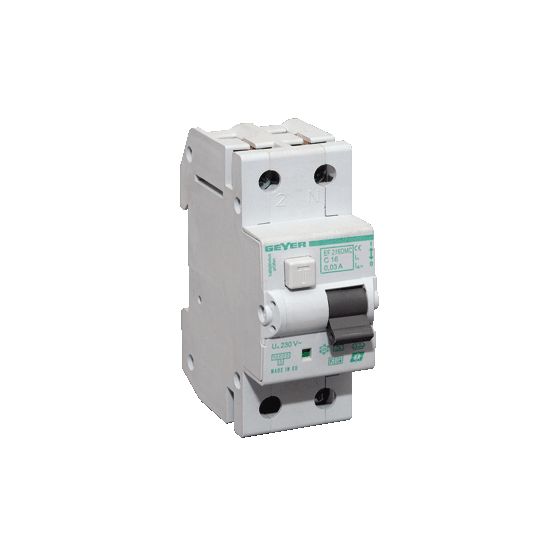

De Geyer EF aardlekautomaat EFG216DMB van GEYER is een 1-fase (1P+N) component voor DIN-rail montage binnen laagspannings-verdeelsystemen.
Belangrijkste kenmerken
Deze aardlekautomaat is geschikt voor een 1-fase (1P+N) aansluiting met in totaal 2 polen, waarvan 1 beveiligde pool en een meeschakelende nul. De nominale stroom bedraagt 16 A en de nominale spanning 230 V. De uitschakelkarakteristiek is B en de aardlekbeveiliging heeft een nominale foutstroom van 30 mA met lekstroomtype A.
De aardlekautomaat is kortsluitvast tot 10 kA volgens EN 61009 en heeft een energiebegrenzingsklasse 3. Het apparaat is geschikt voor DIN-rail montage, heeft een breedte van 2 module-eenheden en een inbouwdiepte van 69 mm. Dankzij de testknop kan de juiste werking eenvoudig worden gecontroleerd, terwijl een vergrendelingsvoorziening extra bedieningszekerheid biedt.
Kenmerken op een rij
Geschikt voor 1-fase (1P+N) met 2 polen en meeschakelende nul
Nominale stroom van 16 A bij 230 V AC
Aardlekbeveiliging met 30 mA foutstroom, type A
Uitschakelkarakteristiek B
Kortsluitvast tot 10 kA volgens EN 61009
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Overig
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
69 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale afschakelvermogen volgens EN 61009
10 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
0 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
