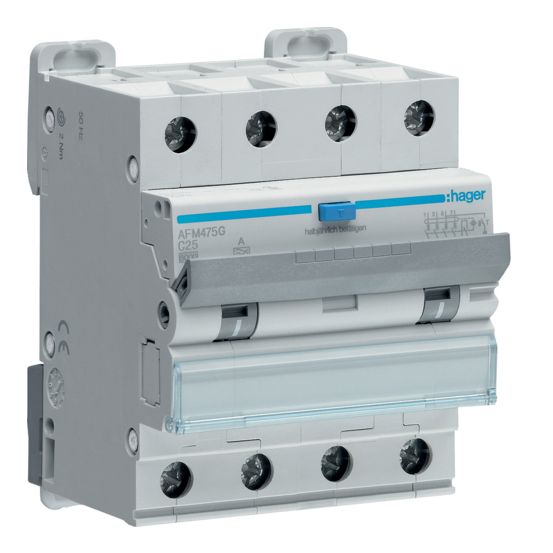

De Hager HACO aardlekautomaat AFM475G is een 4-polige aardlekautomaat die installatie- en aardlekschakelaar in één component combineert en geschikt is voor het beveiligen van eindgroepen.
Belangrijkste kenmerken
Deze Hager aardlekautomaat heeft een nominale (meet)stroom van 25 A en is 4-polig uitgevoerd. Met een uitschakelkarakteristiek C en een nominale foutstroom van 300 mA (type A) biedt het apparaat beveiliging tegen kortsluiting, overstroom en lekstroom tot 6 kA bij een nominale spanning van 400 V AC.
De aardlekautomaat is voorzien van montagevriendelijke Bi-Connect-klemmen, een dubbele Quick-Snap en een meeschakelende nul. De centrale aardlekindicator en testknop maken controle van de werking eenvoudig. De uitvoering heeft een breedte van 4 module-eenheden, een inbouwdiepte van 70 mm en een beschermingsgraad IP2X.
Kenmerken op een rij
Nominale (meet)stroom 25 A
4-polige uitvoering met meeschakelende nul
Nominale foutstroom 300 mA, type A
Uitschakelkarakteristiek C, kortsluitvast tot 6 kA
Bi-Connect-klemmen, dubbele Quick-Snap en centrale aardlekindicator
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
25 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale foutstroom
0.3 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
