Hager MCN - Installatieautomaat MCN520E

Fabrikantnr:

MCN520E | 3250614314292

Beschikbaar in 15 varianten:

3-fase installatieautomaat met 4 polen (3P+N) met 25 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 400 V AC.
74,25 61,36
3-fase installatieautomaat met 4 polen (3P+N) met 20 A nominale stroom en C-karakteristiek. Nominale spanning 400 V en afschakelvermogen 6 kA.
108,84 89,95
3-fase installatieautomaat met 4 polen (3P+N) met 16 A nominale meetstroom en C-uitschakelkarakteristiek, 6 kA afschakelvermogen en Bi-Connect-klemmen.
80,39 66,44
3-fase installatieautomaat met 4 polen (3P+N) met 32 A nominale meetstroom en C-karakteristiek, 400 V AC en 6 kA afschakelvermogen.
87,99 72,72
3-fase installatieautomaat met 3P+N polen, 40 A nominale meetstroom en uitschakelkarakteristiek C. Met Bi-Connect-klemmen, 6 kA afschakelvermogen en IP20.
132,87 109,81
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
36,15 29,88
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en C-karakteristiek, geschikt voor AC-toepassingen bij 230 V.
44,76 36,99
3-fase installatieautomaat met 4 polen (3P+N) met 63 A nominale meetstroom en C-uitschakelkarakteristiek. Nominaal afschakelvermogen van 6 kA en Bi-Connect-klemmen.
149,75 123,76
3-fase installatieautomaat met 4 polen (3P+N) met 10 A nominale meetstroom en uitschakelkarakteristiek C. Nominaal afschakelvermogen van 6 kA bij 400 V.
114,57 94,69
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en C-uitschakelkarakteristiek. Afschakelvermogen 6 kA bij 230 V, bouwbreedte 35 mm.
45,42 37,54
3-fase installatieautomaat met 4 polen (3P+N) met 50 A nominale meetstroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en 4 module-eenheden breed.
159,32 131,67
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen van 6 kA bij 230 V.
45,42 37,54
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20 bescherming.
46,59 38,50
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor AC 230V met 6 kA afschakelcapaciteit.
35,53 29,36
3-fase installatieautomaat met 4 polen (3P+N) met 6 A nominale stroom en uitschakelkarakteristiek C. Nominaal afschakelvermogen van 6 kA bij 400 V.
116,61 96,37

1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en C-uitschakelkarakteristiek. Afschakelvermogen 6 kA bij 230 V, bouwbreedte 35 mm.

Verpakt per 1 stuk

Meer informatie

45,42 37,54

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

25 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

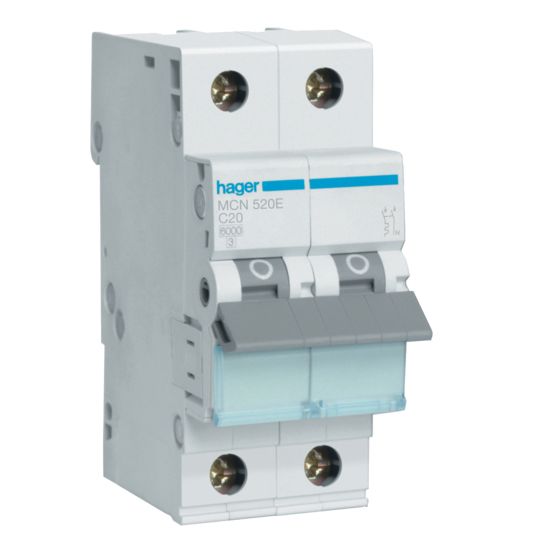

De Hager MCN520E is een 1-fase installatieautomaat uit de MCN-serie, geschikt als onderdeel van een groepenkast.

Belangrijkste kenmerken

Deze Hager installatieautomaat MCN520E is uitgevoerd als 1P+N met een meeschakelende nul en in totaal 2 polen. De automaat heeft een nominale stroom van 20 A en een C-uitschakelkarakteristiek. Het nominale afschakelvermogen bedraagt 6 kA bij 230 V.

De installatieautomaat is voorzien van Bi-Connect-klemmen voor eenvoudige montage en een flexibele bevestigingsclip voor snelle demontage. De bouwbreedte is 35 mm (2 module-eenheden) en de inbouwdiepte 70 mm. De aansluitbare geleiderdoorsnede loopt van 1 tot 35 mm² eendraads en van 1 tot 25 mm² meerdraads.

Het apparaat heeft een beschermingsgraad IP20, is geschikt voor AC-spanning en werkt bij een nominale spanning van 230 V. De nominale isolatiespanning bedraagt 500 V en de nominale stoothoudspanning 4 kV.

Kenmerken op een rij

Nominale stroom 20 A
C-uitschakelkarakteristiek
Uitvoering 1P+N met meeschakelende nul (2 polen totaal)
Bi-Connect-klemmen en flexibele bevestigingsclip
Nominaal afschakelvermogen 6 kA bij 230 V

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Bouwbreedte	35 mm
Breedte in module-eenheden	2
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	70 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	20 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	10 kA
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	C
Uitvoering	1P+N
Vaak gebruikte artikelnummers	10019134 \| 2700448130 \| 7578750
Verliesvermogen	5.6 W
Vervuilingsgraad	2
