Legrand DX3 - Installatieautomaat 407475

Fabrikantnr:

407475 | 3245064074759

Beschikbaar in 43 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek B, met meeschakelende nul en IP20 beschermingsgraad.
15,73 13,00
4-polige installatieautomaat met meeschakelende nul, 63 A nominale meetstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen tot 10 kA.
165,87 137,08
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 40A nominale meetstroom en uitschakelkarakteristiek C, 10 kA kortsluitafschakelvermogen en IP20.
133,22 110,10
4-polige installatieautomaat (4P) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en 10 kA kortsluitafschakelvermogen.
71,63 59,20
1-fase installatieautomaat met 2 polen (1P+N), 25A nominale stroom en C-uitschakelkarakteristiek. Met 10 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
37,07 30,64
Vierpolige installatieautomaat met 125 A nominale stroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 16 kA, geschikt voor AC 400 V.
422,80 349,42
Vierpolige installatieautomaat (met meeschakelende nul) met 32 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor 400 V AC.
113,68 93,95
4-polige installatieautomaat met meeschakelende nul, 25 A nominale stroom en C-karakteristiek. Afschakelvermogen 10 kA bij 230 V en 6 kA bij 400 V.
82,08 67,83
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor 230 V wisselspanning en IP20.
37,07 30,64
2-polige installatieautomaat met 16 A nominale meetstroom en uitschakelkarakteristiek C. Met 16 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
52,02 42,99
4-polige installatieautomaat met 20 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor wisselspanning tot 400 V. Met 10 kA kortsluitafschakelvermogen en IP2X.
110,52 91,34
4-polige installatieautomaat met 32A nominale stroom en uitschakelkarakteristiek B, geschikt voor AC 400V met 10kA kortsluitafschakelvermogen en IP2X-beveiliging.
102,06 84,35
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 230 V AC en IP20.
35,94 29,70
Tweepolige installatieautomaat met 16 A nominale (meet)stroom en uitschakelkarakteristiek B, 16 kA kortsluitafschakelvermogen en IP2X/IP20-bescherming.
45,84 37,88
4-polige installatieautomaat met 100A nominale stroom en uitschakelkarakteristiek C. Met 16kA kortsluitafschakelvermogen, IP2X en geschikt voor 400V AC.
370,26 306,00
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en B-karakteristiek. Kortsluitafschakelvermogen van 10 kA en IP20-beschermingsgraad.
34,59 28,59
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en IP2X-beveiliging.
16,37 13,53
3-fase installatieautomaat met 4 polen en meeschakelende nul, 40 A nominale meetstroom en uitschakelkarakteristiek B. Afschakelvermogen 10 kA, IP2X-beveiliging.
109,09 90,16
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 63 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor AC tot 400 V.
169,33 139,94
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 63 A nominale stroom en uitschakelkarakteristiek B, 10 kA kortsluitafschakelvermogen en IP20.
148,99 123,13
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, geschikt voor stift- en vork-aansluitrails.
30,03 24,82
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en uitschakelkarakteristiek B, geschikt voor stift- en vorkrails.
34,59 28,59
2-polige installatieautomaat met 16 A nominale meetstroom en B-uitschakelkarakteristiek, 400 V AC, 10 kA kortsluitafschakelvermogen en IP20.
48,48 40,07
3-fase installatieautomaat met 4 polen (4P) met 63 A nominale stroom en uitschakelkarakteristiek C, met meeschakelende nul en 16 kA kortsluitafschakelvermogen.
183,93 152,01
3-fase installatieautomaat met 4 polen (4P) met 16 A nominale stroom en C-uitschakelkarakteristiek, 10 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
82,08 67,83
4-polige installatieautomaat met meeschakelende nul, 80 A nominale stroom en C-uitschakelkarakteristiek. Geschikt voor 400 V AC en heeft 16 kA kortsluitafschakelvermogen.
316,99 261,98
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230 V AC en 6 kA afschakelcapaciteit.
16,52 13,65
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek C, geschikt voor stift- en vorkrails.
38,00 31,40
4-polige installatieautomaat met 16 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 400 V AC-toepassingen en inbouwmontage.
91,36 75,50
Vierpolige installatieautomaat met 32 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en met een kortsluitafschakelvermogen van 16 kA.
116,59 96,36
1-fase installatieautomaat met 1P+N en meeschakelende nul, 6 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 230 V en 1 module breed.
35,94 29,70
2-polige installatieautomaat met 16 A nominale stroom en C-karakteristiek, met 10 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
50,70 41,90
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 25 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en IP20.
74,11 61,25
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP2X-beveiliging.
16,41 13,56
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, 6 kA afschakelcapaciteit en IP20.
34,59 28,59
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en IP2X-beveiliging.
33,65 27,81
3-fase installatieautomaat met 4 polen (4 beveiligde polen en meeschakelende nul) met 40 A nominale meetstroom en uitschakelkarakteristiek C.
145,43 120,19
Vierpolige installatieautomaat met 6 A nominale stroom en uitschakelkarakteristiek B, geschikt voor AC-spanning en uitbreidbaar met DX3 hulpcontacten.
106,75 88,22
3-fase installatieautomaat met 4 polen met 80 A nominale stroom en uitschakelkarakteristiek B. Met 16 kA kortsluitafschakelvermogen en IP20/IP2X bescherming.
254,00 209,92
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en B-uitschakelkarakteristiek, voorzien van IP2X-beveiliging.
30,03 24,82
4-polige installatieautomaat (4P) met 16 A nominale stroom en uitschakelkarakteristiek B. Met meeschakelende nul en 16 kA kortsluitafschakelvermogen.
75,07 62,04
3-fase installatieautomaat met 4 polen (inclusief meeschakelende nul) met 32 A nominale stroom en C-karakteristiek. Kortsluitafschakelvermogen 16 kA.
129,92 107,37
4-polige installatieautomaat met meeschakelende nul, 50A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 400V AC met 10kA kortsluitafschakelvermogen.
153,65 126,98

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en IP2X-beveiliging.

Verpakt per 1 stuk

Meer informatie

16,37 13,53

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

6 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

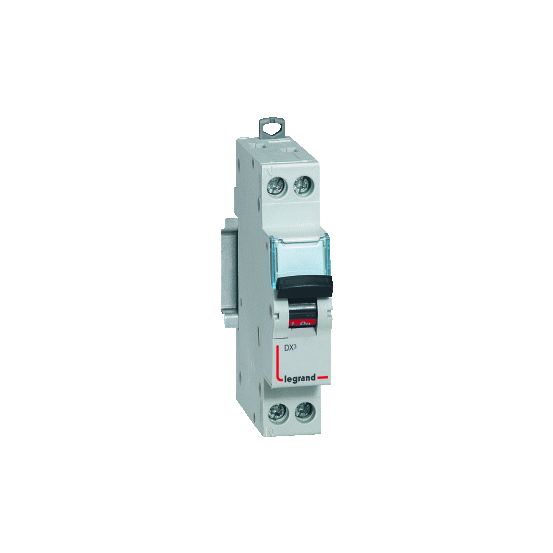

De Legrand DX3 installatieautomaat 407475 is een 1-fase (1P+N) automaat met B-karakteristiek en een nominale stroom van 16 A, geschikt voor toepassing in groepenkasten.

Belangrijkste kenmerken

Deze LEGRAND DX3 installatieautomaat heeft een nominale stroom van 16 A en een uitschakelkarakteristiek B. De automaat is 1P+N uitgevoerd met in totaal 2 polen, waarbij de nul meeschakelt. Hij is geschikt voor AC-toepassingen bij een nominale spanning van 230 V.

De automaat is voorzien van IP2X-beveiliging, wat bescherming biedt tegen aanraking van spanningvoerende delen. Aansluiten kan met zowel stift- als vorkrails. Daarnaast kan de automaat worden voorzien van DX3 hulpcontacten, maar uitbreiding met aardlekelementen is niet mogelijk.

De bouwbreedte bedraagt 17,5 mm (1 module-eenheid) en de installatieautomaat heeft een nominale afschakelstroom van 6 kA volgens EN 60898 en 10 kA volgens IEC 60947-2. De aansluitbare geleiderdoorsnede loopt van 0,75 tot 16 mm² eendraads en 0,75 tot 10 mm² meerdraads.

Kenmerken op een rij

1-fase uitvoering met 2 polen (1P+N) en meeschakelende nul
Geschikt voor 16 A nominale stroom met B-uitschakelkarakteristiek
IP2X-beveiliging tegen aanraking van spanningvoerende delen
Aansluitbaar met stift- of vorkrails
Uit te breiden met DX3 hulpcontacten, niet uitbreidbaar met aardlekelementen

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	0.75-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.75-10 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Bouwbreedte	17.5 mm
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	10 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	10 kA
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale isolatiespanning Ui	250 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	0
Spanningstype	AC
Uitschakelkarakteristiek	B
Uitvoering	1P+N
Vaak gebruikte artikelnummers	10141605 \| 2700608809 \| 9070636
Vervuilingsgraad	2
