Legrand DX3 - Installatieautomaat 409340

Fabrikantnr:

409340 | 3245064093408

Beschikbaar in 43 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek B, met meeschakelende nul en IP20 beschermingsgraad.
15,73 13,00
4-polige installatieautomaat met meeschakelende nul, 63 A nominale meetstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen tot 10 kA.
165,87 137,08
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 40A nominale meetstroom en uitschakelkarakteristiek C, 10 kA kortsluitafschakelvermogen en IP20.
133,22 110,10
4-polige installatieautomaat (4P) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en 10 kA kortsluitafschakelvermogen.
71,63 59,20
1-fase installatieautomaat met 2 polen (1P+N), 25A nominale stroom en C-uitschakelkarakteristiek. Met 10 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
37,07 30,64
Vierpolige installatieautomaat met 125 A nominale stroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 16 kA, geschikt voor AC 400 V.
422,80 349,42
Vierpolige installatieautomaat (met meeschakelende nul) met 32 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor 400 V AC.
113,68 93,95
4-polige installatieautomaat met meeschakelende nul, 25 A nominale stroom en C-karakteristiek. Afschakelvermogen 10 kA bij 230 V en 6 kA bij 400 V.
82,08 67,83
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor 230 V wisselspanning en IP20.
37,07 30,64
4-polige installatieautomaat met 20 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor wisselspanning tot 400 V. Met 10 kA kortsluitafschakelvermogen en IP2X.
110,52 91,34
2-polige installatieautomaat met 16 A nominale meetstroom en uitschakelkarakteristiek C. Met 16 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
52,02 42,99
Tweepolige installatieautomaat met 16 A nominale (meet)stroom en uitschakelkarakteristiek B, 16 kA kortsluitafschakelvermogen en IP2X/IP20-bescherming.
45,84 37,88
4-polige installatieautomaat met 32A nominale stroom en uitschakelkarakteristiek B, geschikt voor AC 400V met 10kA kortsluitafschakelvermogen en IP2X-beveiliging.
102,06 84,35
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 230 V AC en IP20.
35,94 29,70
4-polige installatieautomaat met 100A nominale stroom en uitschakelkarakteristiek C. Met 16kA kortsluitafschakelvermogen, IP2X en geschikt voor 400V AC.
370,26 306,00
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en B-karakteristiek. Kortsluitafschakelvermogen van 10 kA en IP20-beschermingsgraad.
34,59 28,59
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en IP2X-beveiliging.
16,37 13,53
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 63 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor AC tot 400 V.
169,33 139,94
3-fase installatieautomaat met 4 polen en meeschakelende nul, 40 A nominale meetstroom en uitschakelkarakteristiek B. Afschakelvermogen 10 kA, IP2X-beveiliging.
109,09 90,16
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 63 A nominale stroom en uitschakelkarakteristiek B, 10 kA kortsluitafschakelvermogen en IP20.
148,99 123,13
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, geschikt voor stift- en vork-aansluitrails.
30,03 24,82
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en uitschakelkarakteristiek B, geschikt voor stift- en vorkrails.
34,59 28,59
3-fase installatieautomaat met 4 polen (4P) met 63 A nominale stroom en uitschakelkarakteristiek C, met meeschakelende nul en 16 kA kortsluitafschakelvermogen.
183,93 152,01
2-polige installatieautomaat met 16 A nominale meetstroom en B-uitschakelkarakteristiek, 400 V AC, 10 kA kortsluitafschakelvermogen en IP20.
48,48 40,07
3-fase installatieautomaat met 4 polen (4P) met 16 A nominale stroom en C-uitschakelkarakteristiek, 10 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
82,08 67,83
4-polige installatieautomaat met meeschakelende nul, 80 A nominale stroom en C-uitschakelkarakteristiek. Geschikt voor 400 V AC en heeft 16 kA kortsluitafschakelvermogen.
316,99 261,98
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230 V AC en 6 kA afschakelcapaciteit.
16,52 13,65
4-polige installatieautomaat met 16 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 400 V AC-toepassingen en inbouwmontage.
91,36 75,50
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek C, geschikt voor stift- en vorkrails.
38,00 31,40
2-polige installatieautomaat met 16 A nominale stroom en C-karakteristiek, met 10 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
50,70 41,90
Vierpolige installatieautomaat met 32 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en met een kortsluitafschakelvermogen van 16 kA.
116,59 96,36
1-fase installatieautomaat met 1P+N en meeschakelende nul, 6 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 230 V en 1 module breed.
35,94 29,70
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP2X-beveiliging.
16,41 13,56
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 25 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en IP20.
74,11 61,25
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, 6 kA afschakelcapaciteit en IP20.
34,59 28,59
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en IP2X-beveiliging.
33,65 27,81
3-fase installatieautomaat met 4 polen met 80 A nominale stroom en uitschakelkarakteristiek B. Met 16 kA kortsluitafschakelvermogen en IP20/IP2X bescherming.
254,00 209,92
3-fase installatieautomaat met 4 polen (4 beveiligde polen en meeschakelende nul) met 40 A nominale meetstroom en uitschakelkarakteristiek C.
145,43 120,19
Vierpolige installatieautomaat met 6 A nominale stroom en uitschakelkarakteristiek B, geschikt voor AC-spanning en uitbreidbaar met DX3 hulpcontacten.
106,75 88,22
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en B-uitschakelkarakteristiek, voorzien van IP2X-beveiliging.
30,03 24,82
4-polige installatieautomaat (4P) met 16 A nominale stroom en uitschakelkarakteristiek B. Met meeschakelende nul en 16 kA kortsluitafschakelvermogen.
75,07 62,04
4-polige installatieautomaat met meeschakelende nul, 50A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 400V AC met 10kA kortsluitafschakelvermogen.
153,65 126,98
3-fase installatieautomaat met 4 polen (inclusief meeschakelende nul) met 32 A nominale stroom en C-karakteristiek. Kortsluitafschakelvermogen 16 kA.
129,92 107,37

3-fase installatieautomaat met 4 polen (4 beveiligde polen en meeschakelende nul) met 40 A nominale meetstroom en uitschakelkarakteristiek C.

Verpakt per 1 stuk

Meer informatie

145,43 120,19

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

3 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

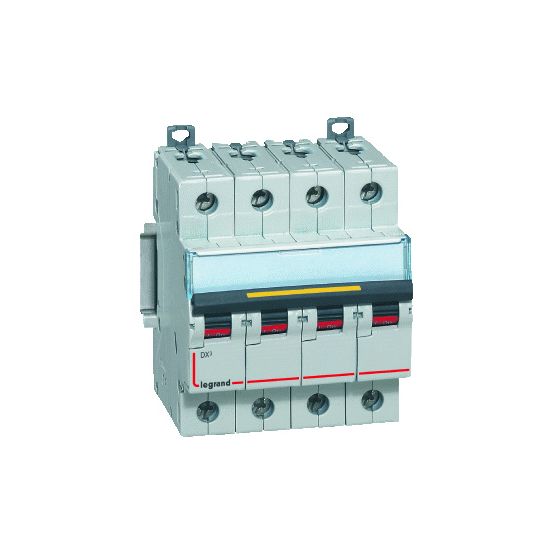

De Legrand DX3 installatieautomaat 409340 is een 4-polige installatieautomaat uit de DX3-serie, geschikt voor toepassing in groepenkasten waar een betrouwbare beveiliging van AC-installaties nodig is.

Belangrijkste kenmerken

Deze installatieautomaat van LEGRAND heeft een nominale meetstroom van 40 A en een uitschakelkarakteristiek C. Dankzij de vier polen in totaal, met vier beveiligde polen en een meeschakelende nul, is hij geschikt voor meerfasige toepassingen met nulgeleider.

De automaat biedt een kortsluitafschakelvermogen van 16 kA volgens IEC 60947-2 en is tevens gespecificeerd met verschillende nominale afschakelvermogens bij 230 V en 400 V. Hij is voorzien van IP2X-beveiliging om aanraking van spanningvoerende delen te beperken en heeft een beschermingsgraad IP20.

De Legrand DX3 installatieautomaat is geschikt voor zowel stift- als vork-aansluitrails en kan worden voorzien van DX3 nevenapparatuur. De aansluitbare geleiderdoorsnede varieert van 1,5 tot 35 mm² eendraads en 1,5 tot 25 mm² meerdraads, en de bouwbreedte bedraagt 4 module-eenheden van 17,5 mm.

Kenmerken op een rij

Nominale meetstroom 40 A
4 polen in totaal, 4 beveiligde polen en meeschakelende nul
Uitschakelkarakteristiek C
Kortsluitafschakelvermogen 16 kA volgens IEC 60947-2
IP2X-beveiliging en geschikt voor stift- en vork-aansluitrails

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1.5-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1.5-25 mm²
Aantal beveiligde polen	4
Aantal polen (totaal)	4
Beschermingsgraad (IP)	IP20
Bouwbreedte	17.5 mm
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	40 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	16 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	10 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	32 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	16 kA
Nominale afschakelvermogen IEC 60947-2	15 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	0
Spanningstype	AC
Uitschakelkarakteristiek	C
Vaak gebruikte artikelnummers	10164676 \| 2700608926 \| 9069789
Vervuilingsgraad	2
