Legrand DX3 - Installatieautomaat 407626

Fabrikantnr:

407626 | 3245064076265

Beschikbaar in 43 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek B, met meeschakelende nul en IP20 beschermingsgraad.
15,73 13,00
4-polige installatieautomaat met meeschakelende nul, 63 A nominale meetstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen tot 10 kA.
165,87 137,08
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 40A nominale meetstroom en uitschakelkarakteristiek C, 10 kA kortsluitafschakelvermogen en IP20.
133,22 110,10
4-polige installatieautomaat (4P) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en 10 kA kortsluitafschakelvermogen.
71,63 59,20
1-fase installatieautomaat met 2 polen (1P+N), 25A nominale stroom en C-uitschakelkarakteristiek. Met 10 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
37,07 30,64
Vierpolige installatieautomaat met 125 A nominale stroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 16 kA, geschikt voor AC 400 V.
422,80 349,42
Vierpolige installatieautomaat (met meeschakelende nul) met 32 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor 400 V AC.
113,68 93,95
4-polige installatieautomaat met meeschakelende nul, 25 A nominale stroom en C-karakteristiek. Afschakelvermogen 10 kA bij 230 V en 6 kA bij 400 V.
82,08 67,83
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor 230 V wisselspanning en IP20.
37,07 30,64
4-polige installatieautomaat met 20 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor wisselspanning tot 400 V. Met 10 kA kortsluitafschakelvermogen en IP2X.
110,52 91,34
2-polige installatieautomaat met 16 A nominale meetstroom en uitschakelkarakteristiek C. Met 16 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
52,02 42,99
Tweepolige installatieautomaat met 16 A nominale (meet)stroom en uitschakelkarakteristiek B, 16 kA kortsluitafschakelvermogen en IP2X/IP20-bescherming.
45,84 37,88
4-polige installatieautomaat met 32A nominale stroom en uitschakelkarakteristiek B, geschikt voor AC 400V met 10kA kortsluitafschakelvermogen en IP2X-beveiliging.
102,06 84,35
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 230 V AC en IP20.
35,94 29,70
4-polige installatieautomaat met 100A nominale stroom en uitschakelkarakteristiek C. Met 16kA kortsluitafschakelvermogen, IP2X en geschikt voor 400V AC.
370,26 306,00
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en B-karakteristiek. Kortsluitafschakelvermogen van 10 kA en IP20-beschermingsgraad.
34,59 28,59
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en IP2X-beveiliging.
16,37 13,53
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 63 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor AC tot 400 V.
169,33 139,94
3-fase installatieautomaat met 4 polen en meeschakelende nul, 40 A nominale meetstroom en uitschakelkarakteristiek B. Afschakelvermogen 10 kA, IP2X-beveiliging.
109,09 90,16
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 63 A nominale stroom en uitschakelkarakteristiek B, 10 kA kortsluitafschakelvermogen en IP20.
148,99 123,13
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, geschikt voor stift- en vork-aansluitrails.
30,03 24,82
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en uitschakelkarakteristiek B, geschikt voor stift- en vorkrails.
34,59 28,59
3-fase installatieautomaat met 4 polen (4P) met 63 A nominale stroom en uitschakelkarakteristiek C, met meeschakelende nul en 16 kA kortsluitafschakelvermogen.
183,93 152,01
2-polige installatieautomaat met 16 A nominale meetstroom en B-uitschakelkarakteristiek, 400 V AC, 10 kA kortsluitafschakelvermogen en IP20.
48,48 40,07
3-fase installatieautomaat met 4 polen (4P) met 16 A nominale stroom en C-uitschakelkarakteristiek, 10 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
82,08 67,83
4-polige installatieautomaat met meeschakelende nul, 80 A nominale stroom en C-uitschakelkarakteristiek. Geschikt voor 400 V AC en heeft 16 kA kortsluitafschakelvermogen.
316,99 261,98
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230 V AC en 6 kA afschakelcapaciteit.
16,52 13,65
4-polige installatieautomaat met 16 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 400 V AC-toepassingen en inbouwmontage.
91,36 75,50
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek C, geschikt voor stift- en vorkrails.
38,00 31,40
2-polige installatieautomaat met 16 A nominale stroom en C-karakteristiek, met 10 kA kortsluitafschakelvermogen en IP20 beschermingsgraad.
50,70 41,90
Vierpolige installatieautomaat met 32 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en met een kortsluitafschakelvermogen van 16 kA.
116,59 96,36
1-fase installatieautomaat met 1P+N en meeschakelende nul, 6 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 230 V en 1 module breed.
35,94 29,70
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP2X-beveiliging.
16,41 13,56
3-fase installatieautomaat met 4 polen (meeschakelende nul) met 25 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en IP20.
74,11 61,25
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, 6 kA afschakelcapaciteit en IP20.
34,59 28,59
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en IP2X-beveiliging.
33,65 27,81
3-fase installatieautomaat met 4 polen met 80 A nominale stroom en uitschakelkarakteristiek B. Met 16 kA kortsluitafschakelvermogen en IP20/IP2X bescherming.
254,00 209,92
3-fase installatieautomaat met 4 polen (4 beveiligde polen en meeschakelende nul) met 40 A nominale meetstroom en uitschakelkarakteristiek C.
145,43 120,19
Vierpolige installatieautomaat met 6 A nominale stroom en uitschakelkarakteristiek B, geschikt voor AC-spanning en uitbreidbaar met DX3 hulpcontacten.
106,75 88,22
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en B-uitschakelkarakteristiek, voorzien van IP2X-beveiliging.
30,03 24,82
4-polige installatieautomaat (4P) met 16 A nominale stroom en uitschakelkarakteristiek B. Met meeschakelende nul en 16 kA kortsluitafschakelvermogen.
75,07 62,04
4-polige installatieautomaat met meeschakelende nul, 50A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 400V AC met 10kA kortsluitafschakelvermogen.
153,65 126,98
3-fase installatieautomaat met 4 polen (inclusief meeschakelende nul) met 32 A nominale stroom en C-karakteristiek. Kortsluitafschakelvermogen 16 kA.
129,92 107,37

3-fase installatieautomaat met 4 polen (meeschakelende nul) met 25 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor 400 V AC en IP20.

Verpakt per 1 stuk

Meer informatie

74,11 61,25

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

10 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

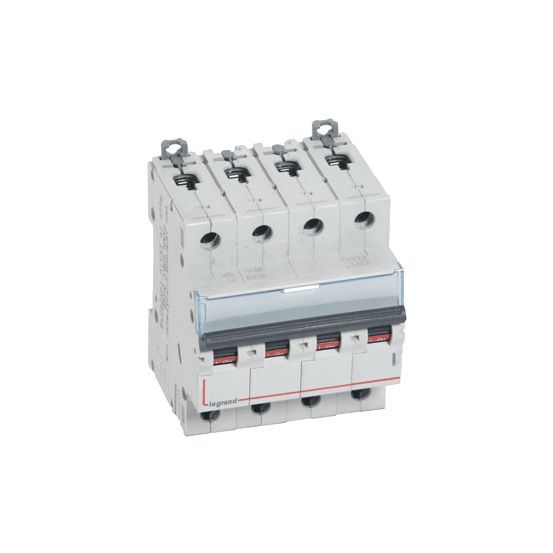

De Legrand DX3 installatieautomaat 407626 is een 4-polige automaat met meeschakelende nul, bedoeld voor toepassing in groepenkasten als onderdeel van de DX3/Lexic reeks.

Belangrijkste kenmerken

Deze installatieautomaat heeft een nominale meetstroom van 25 A en een uitschakelkarakteristiek B. Dankzij de 4 polen, inclusief meeschakelende nul, is hij geschikt voor toepassingen met een AC-spanningstype tot een nominale meetspanning van 400 V.

De automaat biedt een kortsluitafschakelvermogen van 10 kA volgens EN 60898 bij 230 V en is bovendien voorzien van een IP2X-beveiliging tegen aanraking, met een beschermingsgraad IP20. Aansluiten kan met zowel stift- als vorkaansluitrails, en de automaat is uitbreidbaar met DX3 hulpcontacten.

De inbouwdiepte bedraagt 44 mm en de breedte is 4 module-eenheden. Er kunnen eendraadse geleiders van 1,5 tot 35 mm² en meerdraadse geleiders van 1,5 tot 25 mm² worden aangesloten. De installatieautomaat is geschikt voor een omgevingstemperatuur tijdens bedrijf van -25 tot 70 °C.

Kenmerken op een rij

Nominale meetstroom 25 A
4-polige uitvoering met meeschakelende nul
Uitschakelkarakteristiek B
Geschikt voor stift- en vorkaansluitrails
IP2X-beveiliging en beschermingsgraad IP20

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1.5-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1.5-25 mm²
Aantal beveiligde polen	4
Aantal polen (totaal)	4
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	25 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	10 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	25 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	10 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	0
Recycle	Ja
Spanningstype	AC
Uitschakelkarakteristiek	B
Vaak gebruikte artikelnummers	10621976 \| 2850285556 \| 3680091
Vervuilingsgraad	2
