Tijdrelais met twee vertraagde wisselcontacten en een instelbaar bereik van 0,1 tot 600 seconden. Geschikt voor front- en DIN-railmontage met vlaksteekaansluiting en IP40.

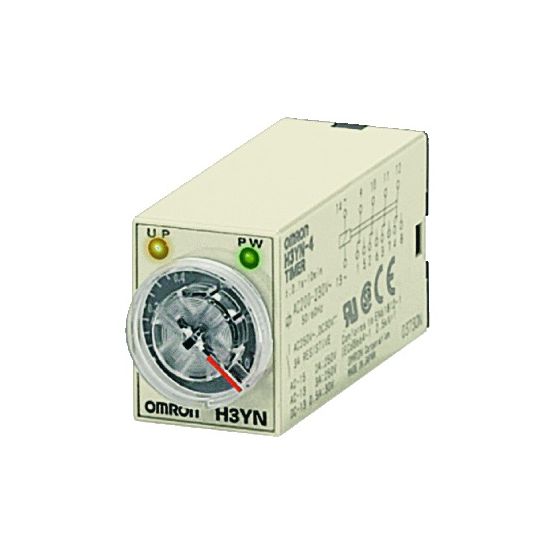

De Omron H3YN tijdrelais H3YN8002E is een compact tijdrelais uit de H3YN-serie, uitgevoerd als compleet apparaat met sokkel en geschikt voor toepassingen waar nauwkeurige tijdinstelling vereist is.
Belangrijkste kenmerken
Dit Omron H3YN tijdrelais biedt een instelbaar tijdbereik van 0,1 tot 600 seconden. Het relais beschikt over twee vertraagde wisseluitgangen, waardoor schakelfuncties na een ingestelde tijd kunnen worden uitgevoerd.
Het toestel werkt op een bedrijfsspanning van AC/DC 0 tot 250 V en DC 0 tot 30 V, met een nominale stuurspanning bij AC 50/60 Hz van 21,6 tot 26,4 V. De elektrische aansluiting gebeurt via een vlaksteekaansluiting.
Met afmetingen van 21,5 x 52,6 x 28 mm (b x d x h), IP40-beschermingsgraad en geschiktheid voor frontmontage en DIN-rail (Omega-rail) montage, is dit tijdrelais eenvoudig te integreren in verschillende installaties. Het apparaat valt onder categorie relaistechnologie RT I volgens IEC 61810-7.
Kenmerken op een rij
Tijdbereik: 0,1 - 600 s
2 uitgangen, vertraagd, wisselcontact
Bedrijfsspanning: AC/DC 0 - 250 V, DC 0 - 30 V
Nominale stuurspanning bij AC 50/60 Hz: 21,6 - 26,4 V
Compleet apparaat met sokkel, geschikt voor front- en DIN-rail (Omega-rail) montage
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP40
Breedte
21.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Ja
Diepte
52.6 mm
Frontmontage
Ja
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
