Tijdrelais met 2 vertraagde wisselcontacten en een tijdbereik van 0,1 tot 600 seconden. Geschikt voor 24V DC stuurspanning, DIN-rail of frontmontage met een vlaksteekaansluiting.

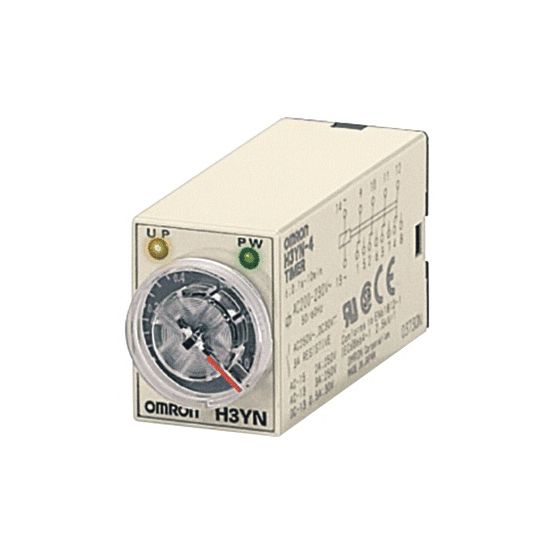

De Omron H3YN8006H tijdrelais (H3YN2DC24OMI) is een compact tijdrelais uit de H3YN-serie, uitgevoerd als compleet apparaat met sokkel en geschikt voor toepassingen waar een tijdfunctie met vertraagde wisselcontacten nodig is.
Belangrijkste kenmerken
Dit Omron H3YN tijdrelais heeft een tijdbereik van 0,1 tot 600 seconden en beschikt over 2 vertraagde wisselcontacten. De nominale stuurspanning bij DC bedraagt 24 V, terwijl de bedrijfsspanning kan variëren van 0 tot 30 V DC en 0 tot 250 V bij AC 50/60 Hz.
Het relais is uitgevoerd als compleet apparaat met sokkel en is geschikt voor DIN-rail (Omega-rail) montage en frontmontage. De elektrische aansluiting gebeurt via een vlaksteekaansluiting en de beschermingsgraad is IP40.
Met compacte afmetingen van 21,5 mm breed, 52,6 mm diep en 28 mm hoog laat dit tijdrelais zich eenvoudig integreren in installaties waar beperkte ruimte beschikbaar is.
Kenmerken op een rij
Tijdbereik: 0,1 - 600 s
2 uitgangen, vertraagd, wisselcontact
Nominale stuurspanning bij DC: 24 V
Bedrijfsspanning: 0 - 30 V DC en 0 - 250 V AC (50/60 Hz)
Geschikt voor DIN-rail (Omega-rail) montage en frontmontage
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP40
Breedte
21.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Ja
Diepte
52.6 mm
Frontmontage
Ja
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
