Tijdrelais met twee vertraagde wisselcontacten, een tijdbereik van 6 tot 36000 seconden en 5A stroom. Geschikt voor DIN-rail- en frontmontage met 200-230V AC stuurspanning.

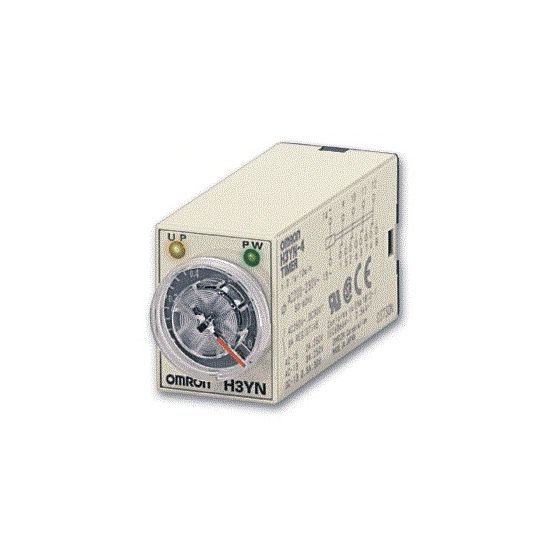

De Omron H3YN8008D is een tijdrelais uit de H3YN-serie met compacte afmetingen van 21,5 x 52,6 x 28 mm en is ontworpen voor toepassingen waar een instelbaar tijdbereik en twee vertraagde wisselcontactuitgangen gewenst zijn.
Belangrijkste kenmerken
Dit Omron H3YN tijdrelais biedt een tijdbereik van 6 tot 36000 seconden en heeft twee vertraagde wisselcontactuitgangen. Het relais werkt met een bedrijfsspanning van 0 - 250 V AC (50/60 Hz) en 0 - 30 V DC, met een nominale stuurspanning van 200 - 230 V AC bij zowel 50 als 60 Hz.
Het tijdrelais is geschikt voor DIN-rail (omegarail) montage en frontmontage en wordt geleverd als compleet apparaat met sokkel. Dankzij de vlaksteekaansluiting is de elektrische aansluiting duidelijk gedefinieerd. Het relais heeft een beschermingsgraad van IP40 en een nominale stroom van 5 A.
Met afmetingen van 21,5 mm breed, 52,6 mm diep en 28 mm hoog past dit tijdrelais in compacte opstellingen. Het is niet voorzien van halfgeleideruitgang en biedt geen afstandsbediening of multifunctionele klokfuncties volgens de opgegeven specificaties.
Kenmerken op een rij
Tijdbereik: 6 - 36000 s
2 uitgangen, vertraagd, wisselcontact
Nominale stuurspanning AC 50/60 Hz: 200 - 230 V
Bedrijfsspanning: 0 - 250 V AC en 0 - 30 V DC
Geschikt voor DIN-rail (omegarail) montage en frontmontage, compleet met sokkel
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
0-250 V
Bedrijfsspanning bij AC 60 Hz
0-250 V
Bedrijfsspanning bij DC
0-30 V
Beschermingsgraad (IP)
IP40
Breedte
21.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Ja
Diepte
52.6 mm
Frontmontage
Ja
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
