Schneider Electric Resi9 - Aardlekautomaat R9D54720

Fabrikantnr:

R9D54720 | 3606481905222

Schneider Electric Resi9 Aardlekautomaat R9D01625

Beschikbaar in 14 varianten:

Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC en 6kA.
55,65 45,99
Aardlekautomaat met 4 polen (3P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400V en type A lekstroom.
68,18 56,35
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6 kA.
57,85 47,81
Aardlekautomaat met 4 polen (3P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 400V installaties.
62,92 52,00
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V installaties.
48,39 39,99
Aardlekautomaat met 2 polen (1P+N) met 20A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, 6kA kortsluitafschakelvermogen en 44,5mm inbouwdiepte.
55,79 46,11
Aardlekautomaat met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA.
68,35 56,49
Aardlekautomaat met 4 polen (3P+N) met 25A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC en 6kA kortsluitafschakelvermogen.
80,90 66,86
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V installaties met 6kA afschakelvermogen.
75,12 62,08
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B. Met 6 kA kortsluitafschakelvermogen.
80,90 66,86
Aardlekautomaat met 2 polen (1P+N) met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
75,12 62,08
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 6 kA kortsluitafschakelvermogen.
89,01 73,56
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA kortsluitafschakelvermogen.
66,54 54,99
Aardlekautomaat met 2 polen (1P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6 kA, inbouwdiepte 44,5 mm.
68,64 56,73

Aardlekautomaat met 4 polen (3P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400V en type A lekstroom.

Verpakt per 1 stuk

Meer informatie

68,18 56,35

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

12 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

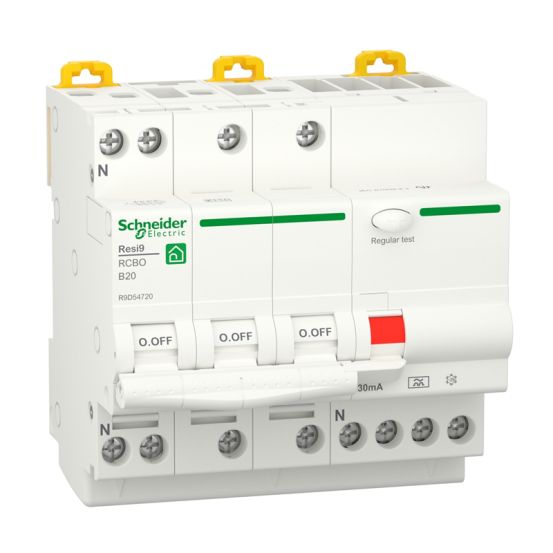

De Schneider Electric Resi9 aardlekautomaat R9D54720 is een RCBO voor de residentiële markt, bedoeld als onderdeel van een groepenkast.

Belangrijkste kenmerken

Deze Schneider Electric Resi9 aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één component. De aardlekautomaat is uitgevoerd als 3 fase krachtgroep (3P+N) met in totaal 4 polen, waarvan 3 beveiligd zijn. De nul is meeschakelend, zodat alle polen gelijktijdig worden geschakeld.

De aardlekautomaat heeft een nominale stroom van 20A en een nominale spanning van 400V. De uitschakelkarakteristiek is B en de nominale foutstroom bedraagt 30mA. Het kortsluitafschakelvermogen volgens EN 61009 is 6kA. De uitvoering is type A lekstroom en de aardlekautomaat is geschikt voor AC-spanning.

De inbouwdiepte bedraagt 44,5mm en de modulebreedte is 4 modulen. De aansluitbare geleiderdoorsnede varieert van 1 tot 16 mm² voor eendraads en 1 tot 10 mm² voor meerdraads geleiders. De beschermingsgraad is IP20.

Kenmerken op een rij

Nominale stroom 20A
4 polen (3P+N) met 3 beveiligde polen en meeschakelende nul
Nominale foutstroom 30mA, type A lekstroom
Uitschakelkarakteristiek B, kortsluitafschakelvermogen 6kA
Inbouwdiepte 44,5mm en breedte 4 modulen (IP20)

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Energiebegrenzingsklasse	0
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	44.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	400 V
Nominale (meet)stroom	20 A
Nominale afschakelvermogen IEC 60947-2	0 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	400 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-60 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	B
Uitvoering	3 fase krachtgroep (3P+N)
Vaak gebruikte artikelnummers	10420298 \| 2850463279 \| 1273248
Verliesvermogen	12 W
Vervuilingsgraad	2
