Weidmüller Z - Verbindingsrijgklem 1791100000

Fabrikantnr:

1791100000 | 4032248239078

Weidmüller Z Verbindingsrijgklem ZDU 2.523AN

Beschikbaar in 21 varianten:

Blauwe verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05 tot 4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
0,87 0,72
Verbindingsrijgklem met veerklemaansluiting voor 0,05-4 mm² geleiders op 35 mm DIN-rail. Deze explosiegeteste klem biedt 800V en 24A en is voorzien van een thermoplast behuizing.
0,82 0,68
Beige verbindingsrijgklem met veerklemaansluiting, drie niveaus en twee klemposities per niveau. Geschikt voor geleiders van 0,08-4 mm², 500V, 20A en montage op een 35 mm DIN-rail.
4,68 3,87
Verbindingsrijgklem met veerklemaansluiting voor 0,13-2,5 mm² geleiders op 35 mm DIN-rail. Deze trillingsbestendige klem biedt 800 V en 24 A in een explosieveilige uitvoering.
1,18 0,98
Verbindingsrijgklem met veerklemaansluiting voor koperen geleiders van 1,31 tot 16 mm².
1,62 1,34
Verbindingsrijgklem met twee aansluitniveaus en veerklemaansluiting voor geleiders van 0,05-1,5 mm². Geschikt voor 35 mm DIN-railmontage met 500 V en 17,5 A.
2,07 1,71
Beige verbindingsrijgklem met veerklemaansluiting voor kopergeleiders tot 25 mm² en DIN-rail montage. Met 1000V, 76A en een explosiegeteste Ex e uitvoering.
2,87 2,37
Blauwe verbindingsrijgklem met veerklemaansluiting voor 0,13-6 mm² geleiders. Geschikt voor DIN-railmontage met een nominale spanning van 800V en stroom van 32A.
1,06 0,88
Verbindingsrijgklem met veerklemaansluiting voor snelle montage. De klem is onderhoudsvrij, trillingsbestendig en voorzien van bescherming tegen onjuiste aderinvoer.
7,45 6,16
Verbindingsrijgklem met veerklemaansluiting, 800V nominale spanning en 32A stroomsterkte. Geschikt voor montage op een 35mm DIN-rail en temperaturen van -60 tot 130 °C.
1,02 0,84
Blauwe verbindingsrijgklem met veerklemaansluiting en vier posities voor koperen geleiders van 0,05-4 mm².
1,88 1,55
Beige rijgklem met veerklemaansluiting en twee aansluitniveaus met elk twee klemposities. Geschikt voor kopergeleiders en montage op een 35 mm DIN-rail.
2,69 2,22
Verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05-4 mm². De klem heeft vier posities, 800V, 24A en is geschikt voor montage op een 35mm DIN-rail.
1,42 1,17
Verbindingsrijgklem met veerklemaansluiting en vier niveaus voor koperen geleiders van 0,13-4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
7,28 6,02
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,17 0,97
Verbindingsrijgklem met veerklemaansluiting voor 35 mm DIN-rails, geschikt voor geleiders van 0,22 tot 10 mm². De klem heeft een nominale spanning van 800 V en 41 A stroomsterkte.
1,37 1,13
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities voor 0,13-6 mm² geleiders. Geschikt voor 800 V en 32 A, montage op een 35 mm DIN-rail.
1,73 1,43
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,03 0,85
Verbindingsrijgklem met veerklemaansluiting voor 0,05-2,5 mm² geleiders.
2,30 1,90
Beige rijgklem met veerklemaansluiting, één aansluitniveau en twee klemposities. Geschikt voor 2,5-35 mm² geleiders, 800V, 125A en montage op een 35 mm DIN-rail.
21,72 17,95
Blauwe verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,52 1,26

Verbindingsrijgklem met twee aansluitniveaus en veerklemaansluiting voor geleiders van 0,05-1,5 mm². Geschikt voor 35 mm DIN-railmontage met 500 V en 17,5 A.

Verpakt per 1 stuk

Meer informatie

2,07 1,71

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

126 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

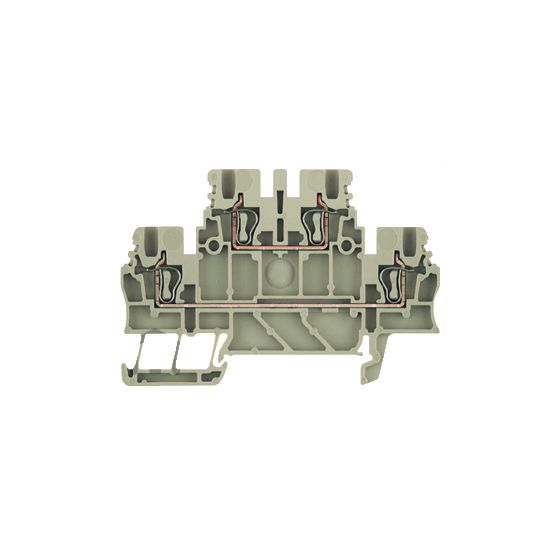

De Weidmüller ZDK 1.5 is een verbindingsrijgklem uit de Z-serie met veerklemaansluiting, ontworpen voor snelle en onderhoudsvrije montage in groepenkasten.

Belangrijkste kenmerken

Deze verbindingsrijgklem beschikt over een veerklemaansluiting, waarmee aansluitingen snel en zonder onderhoud kunnen worden gerealiseerd. De klem is trillingsbestendig uitgevoerd en biedt bescherming tegen onjuiste aderinvoer, wat bijdraagt aan veilig gebruik. De klem is geschikt voor koperen geleiders met een doorsnede van 0.05-1.5 mm², zowel eendraads, meerdraads als fijndraads met of zonder adereindhuls.

De ZDK 1.5 is geschikt voor montage op een 35 mm DIN-rail en heeft twee aansluitniveaus met elk twee klemposities. De rijgklem is beige van kleur en uitgevoerd met een thermoplast isolatielichaam met brandbaarheidsklasse UL 94 V0. De nominale meetspanning bedraagt 500 V en de nominale meetstroom 17.5 A.

Kenmerken op een rij

Veerklemaansluiting voor snelle en onderhoudsvrije montage
Trillingsbestendige klem met bescherming tegen onjuiste aderinvoer
Geschikt voor koperen geleiders van 0.05-1.5 mm² (eendraads, meerdraads en fijndraads)
Twee aansluitniveaus met elk twee klemposities
Montage op DIN-rail 35 mm, beige thermoplast isolatielichaam (UL 94 V0)

Specificaties

Meer informatie
# Klempos. per aansluitn.	2
Aansluitbare geleiderdoorsnede eendraads	0.05-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.05-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls	0.05-1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.05-1.5 mm²
Aantal aansluitniveaus	2
Aantal klemposities per aansluitniveau	2
Afsluitplaat noodzakelijk	Ja
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Breedte	3.5 mm
Diepte	49.5 mm
Explosiegeteste uitvoering Ex-e	Nee
Gebruikstemperatuur	-50-120 °C
Geschikt voor geleidermateriaal	Koper
Hoogte	75.5 mm
Intern verbonden etages	Nee
Kleur	Beige
Materiaal isolatielichaam	Thermoplast
Montagewijze	DIN-rail 35 mm
Nominale (meet)spanning	500 V
Nominale (meet)stroom In	17.5 A
Uitvoering elektrische aansluiting 1	Veerklemaansluiting
Uitvoering elektrische aansluiting 2	Veerklemaansluiting
Vaak gebruikte artikelnummers	10171868 \| 2700726474 \| 3753118
