Weidmüller Z - Verbindingsrijgklem 1746750000

Fabrikantnr:

1746750000 | 4008190996710

Weidmüller Z Verbindingsrijgklem ZDU 2.5

Beschikbaar in 21 varianten:

Blauwe verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05 tot 4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
0,87 0,72
Verbindingsrijgklem met veerklemaansluiting voor 0,05-4 mm² geleiders op 35 mm DIN-rail. Deze explosiegeteste klem biedt 800V en 24A en is voorzien van een thermoplast behuizing.
0,82 0,68
Verbindingsrijgklem met twee aansluitniveaus en veerklemaansluiting voor geleiders van 0,05-1,5 mm². Geschikt voor 35 mm DIN-railmontage met 500 V en 17,5 A.
2,07 1,71
Beige verbindingsrijgklem met veerklemaansluiting, drie niveaus en twee klemposities per niveau. Geschikt voor geleiders van 0,08-4 mm², 500V, 20A en montage op een 35 mm DIN-rail.
4,68 3,87
Verbindingsrijgklem met veerklemaansluiting voor 0,13-2,5 mm² geleiders op 35 mm DIN-rail. Deze trillingsbestendige klem biedt 800 V en 24 A in een explosieveilige uitvoering.
1,18 0,98
Verbindingsrijgklem met veerklemaansluiting voor koperen geleiders van 1,31 tot 16 mm².
1,62 1,34
Beige verbindingsrijgklem met veerklemaansluiting voor kopergeleiders tot 25 mm² en DIN-rail montage. Met 1000V, 76A en een explosiegeteste Ex e uitvoering.
2,87 2,37
Blauwe verbindingsrijgklem met veerklemaansluiting voor 0,13-6 mm² geleiders. Geschikt voor DIN-railmontage met een nominale spanning van 800V en stroom van 32A.
1,06 0,88
Verbindingsrijgklem met veerklemaansluiting voor snelle montage. De klem is onderhoudsvrij, trillingsbestendig en voorzien van bescherming tegen onjuiste aderinvoer.
7,45 6,16
Verbindingsrijgklem met veerklemaansluiting, 800V nominale spanning en 32A stroomsterkte. Geschikt voor montage op een 35mm DIN-rail en temperaturen van -60 tot 130 °C.
1,02 0,84
Blauwe verbindingsrijgklem met veerklemaansluiting en vier posities voor koperen geleiders van 0,05-4 mm².
1,88 1,55
Beige rijgklem met veerklemaansluiting en twee aansluitniveaus met elk twee klemposities. Geschikt voor kopergeleiders en montage op een 35 mm DIN-rail.
2,69 2,22
Verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05-4 mm². De klem heeft vier posities, 800V, 24A en is geschikt voor montage op een 35mm DIN-rail.
1,42 1,17
Verbindingsrijgklem met veerklemaansluiting en vier niveaus voor koperen geleiders van 0,13-4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
7,28 6,02
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,17 0,97
Verbindingsrijgklem met veerklemaansluiting voor 35 mm DIN-rails, geschikt voor geleiders van 0,22 tot 10 mm². De klem heeft een nominale spanning van 800 V en 41 A stroomsterkte.
1,37 1,13
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities voor 0,13-6 mm² geleiders. Geschikt voor 800 V en 32 A, montage op een 35 mm DIN-rail.
1,73 1,43
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,03 0,85
Verbindingsrijgklem met veerklemaansluiting voor 0,05-2,5 mm² geleiders.
2,30 1,90
Beige rijgklem met veerklemaansluiting, één aansluitniveau en twee klemposities. Geschikt voor 2,5-35 mm² geleiders, 800V, 125A en montage op een 35 mm DIN-rail.
21,72 17,95
Blauwe verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,52 1,26

Verbindingsrijgklem met veerklemaansluiting voor koperen geleiders van 1,31 tot 16 mm².

Verpakt per 1 stuk

Meer informatie

1,62 1,34

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

31 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

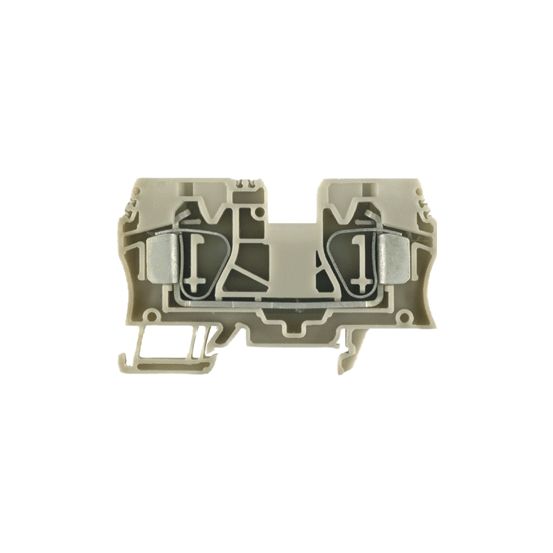

De Weidmüller Z - Verbindingsrijgklem ZDU 10 is een beige verbindingsrijgklem uit de Z-serie, geschikt voor montage op een DIN-rail van 35 mm.

Belangrijkste kenmerken

Deze verbindingsrijgklem is uitgevoerd met een veerklemaansluiting voor snelle montage. De trillingsbestendige uitvoering beschermt tegen onjuiste aderinvoer en is geschikt voor zware omstandigheden.

De klem is ontworpen voor koperen geleiders met een eendraadse en meerdraadse geleiderdoorsnede van 1,31 tot 16 mm² en fijndraads met en zonder adereindhuls van 1,31 tot 10 mm². De nominale meetspanning bedraagt 1000 V en de nominale meetstroom 57 A.

De ZDU 10 heeft één aansluitniveau met twee klemposities per aansluitniveau. Het isolatielichaam is van thermoplast met een brandbaarheidsklasse V0 volgens UL 94. De gebruikstemperatuur ligt tussen -60 en 130 °C. De afmetingen zijn 73,5 mm hoogte, 10 mm breedte en 49,5 mm diepte.

Kenmerken op een rij

Veerklemaansluiting voor snelle montage
Trillingsbestendige klem, bescherming tegen onjuiste aderinvoer
Geschikt voor koperen geleiders van 1,31 tot 16 mm² (eendraads en meerdraads)
Nominale meetspanning 1000 V en nominale meetstroom 57 A
Thermoplast isolatielichaam, UL 94 V0, gebruikstemperatuur -60 tot 130 °C

Specificaties

Meer informatie
# Klempos. per aansluitn.	2
Aansluitbare geleiderdoorsnede eendraads	1.31-16 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	1.31-10 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls	1.31-10 mm²
Aansluitbare geleiderdoorsnede meerdraads	1.31-16 mm²
Aantal aansluitniveaus	1
Aantal klemposities per aansluitniveau	2
Afsluitplaat noodzakelijk	Ja
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Breedte	10 mm
Diepte	49.5 mm
Explosiegeteste uitvoering Ex-e	Ja
Gebruikstemperatuur	-60-130 °C
Geschikt voor geleidermateriaal	Koper
Hoogte	73.5 mm
Intern verbonden etages	Nee
Kleur	Beige
Materiaal isolatielichaam	Thermoplast
Montagewijze	DIN-rail 35 mm
Nominale (meet)spanning	1000 V
Nominale (meet)stroom In	57 A
Uitvoering elektrische aansluiting 1	Veerklemaansluiting
Uitvoering elektrische aansluiting 2	Veerklemaansluiting
Vaak gebruikte artikelnummers	10089383 \| 2700145174 \| 3307923
