Weidmüller Z - Verbindingsrijgklem 1782300000

Fabrikantnr:

1782300000 | 4032248176526

Weidmüller Z Verbindingsrijgklem ZDU 2.5

Beschikbaar in 21 varianten:

Blauwe verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05 tot 4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
0,87 0,72
Verbindingsrijgklem met veerklemaansluiting voor 0,05-4 mm² geleiders op 35 mm DIN-rail. Deze explosiegeteste klem biedt 800V en 24A en is voorzien van een thermoplast behuizing.
0,82 0,68
Verbindingsrijgklem met twee aansluitniveaus en veerklemaansluiting voor geleiders van 0,05-1,5 mm². Geschikt voor 35 mm DIN-railmontage met 500 V en 17,5 A.
2,07 1,71
Beige verbindingsrijgklem met veerklemaansluiting, drie niveaus en twee klemposities per niveau. Geschikt voor geleiders van 0,08-4 mm², 500V, 20A en montage op een 35 mm DIN-rail.
4,68 3,87
Verbindingsrijgklem met veerklemaansluiting voor 0,13-2,5 mm² geleiders op 35 mm DIN-rail. Deze trillingsbestendige klem biedt 800 V en 24 A in een explosieveilige uitvoering.
1,18 0,98
Verbindingsrijgklem met veerklemaansluiting voor koperen geleiders van 1,31 tot 16 mm².
1,62 1,34
Beige verbindingsrijgklem met veerklemaansluiting voor kopergeleiders tot 25 mm² en DIN-rail montage. Met 1000V, 76A en een explosiegeteste Ex e uitvoering.
2,87 2,37
Blauwe verbindingsrijgklem met veerklemaansluiting voor 0,13-6 mm² geleiders. Geschikt voor DIN-railmontage met een nominale spanning van 800V en stroom van 32A.
1,06 0,88
Verbindingsrijgklem met veerklemaansluiting voor snelle montage. De klem is onderhoudsvrij, trillingsbestendig en voorzien van bescherming tegen onjuiste aderinvoer.
7,45 6,16
Verbindingsrijgklem met veerklemaansluiting, 800V nominale spanning en 32A stroomsterkte. Geschikt voor montage op een 35mm DIN-rail en temperaturen van -60 tot 130 °C.
1,02 0,84
Blauwe verbindingsrijgklem met veerklemaansluiting en vier posities voor koperen geleiders van 0,05-4 mm².
1,88 1,55
Beige rijgklem met veerklemaansluiting en twee aansluitniveaus met elk twee klemposities. Geschikt voor kopergeleiders en montage op een 35 mm DIN-rail.
2,69 2,22
Verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05-4 mm². De klem heeft vier posities, 800V, 24A en is geschikt voor montage op een 35mm DIN-rail.
1,42 1,17
Verbindingsrijgklem met veerklemaansluiting en vier niveaus voor koperen geleiders van 0,13-4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
7,28 6,02
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,17 0,97
Verbindingsrijgklem met veerklemaansluiting voor 35 mm DIN-rails, geschikt voor geleiders van 0,22 tot 10 mm². De klem heeft een nominale spanning van 800 V en 41 A stroomsterkte.
1,37 1,13
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities voor 0,13-6 mm² geleiders. Geschikt voor 800 V en 32 A, montage op een 35 mm DIN-rail.
1,73 1,43
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,03 0,85
Verbindingsrijgklem met veerklemaansluiting voor 0,05-2,5 mm² geleiders.
2,30 1,90
Beige rijgklem met veerklemaansluiting, één aansluitniveau en twee klemposities. Geschikt voor 2,5-35 mm² geleiders, 800V, 125A en montage op een 35 mm DIN-rail.
21,72 17,95
Blauwe verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,52 1,26

Beige verbindingsrijgklem met veerklemaansluiting, drie niveaus en twee klemposities per niveau. Geschikt voor geleiders van 0,08-4 mm², 500V, 20A en montage op een 35 mm DIN-rail.

Verpakt per 1 stuk

Meer informatie

4,68 3,87

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

372 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

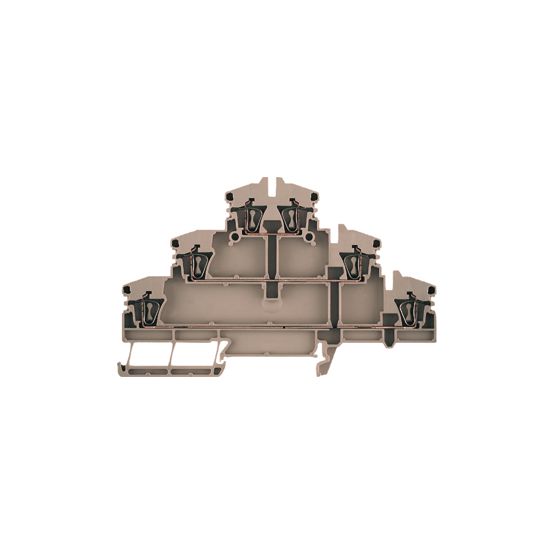

De Weidmüller Z - Verbindingsrijgklem ZDLD 2.5-2N is een verbindingsrijgklem uit de Z-serie met veerklemaansluiting voor een snelle, onderhoudsvrije montage.

Belangrijkste kenmerken

Deze beige verbindingsrijgklem is uitgevoerd met veerklemaansluitingen en beschikt over drie aansluitniveaus met elk twee klemposities. De klem is geschikt voor koperen geleiders met uiteenlopende doorsnedes: eendraads van 0,08 tot 2,5 mm², fijndraads met adereindhuls van 0,08 tot 1,5 mm², fijndraads zonder adereindhuls van 0,08 tot 2,5 mm² en meerdraads van 0,08 tot 4 mm².

Het isolatielichaam is gemaakt van thermoplast met een brandbaarheidsklasse volgens UL 94 van V0. De rijgklem is bedoeld voor montage op een DIN-rail van 35 mm en heeft een nominale meetspanning van 500 V en een nominale meetstroom van 20 A. De afmetingen zijn 5,1 mm breed, 69 mm diep en 110,5 mm hoog, met een gebruikstemperatuur van -50 tot 120 °C. Bij de installatie is een afsluitplaat noodzakelijk.

Kenmerken op een rij

Veerklemaansluiting voor snelle, onderhoudsvrije montage
Drie aansluitniveaus met twee klemposities per niveau
Geschikt voor koperen geleiders van 0,08 tot 4 mm²
Montage op DIN-rail 35 mm
Thermoplast isolatielichaam, beige, brandbaarheidsklasse UL 94 V0

Specificaties

Meer informatie
# Klempos. per aansluitn.	2
Aansluitbare geleiderdoorsnede eendraads	0.08-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.08-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls	0.08-2.5 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.08-4 mm²
Aantal aansluitniveaus	3
Aantal klemposities per aansluitniveau	2
Afsluitplaat noodzakelijk	Ja
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Breedte	5.1 mm
Diepte	69 mm
Explosiegeteste uitvoering Ex-e	Nee
Gebruikstemperatuur	-50-120 °C
Geschikt voor geleidermateriaal	Koper
Hoogte	110.5 mm
Intern verbonden etages	Nee
Kleur	Beige
Materiaal isolatielichaam	Thermoplast
Montagewijze	DIN-rail 35 mm
Nominale (meet)spanning	500 V
Nominale (meet)stroom In	20 A
Uitvoering elektrische aansluiting 1	Veerklemaansluiting
Uitvoering elektrische aansluiting 2	Veerklemaansluiting
Vaak gebruikte artikelnummers	10109239 \| 2700145487 \| 3133626
