Weidmüller Z - Verbindingsrijgklem 1632060000

Fabrikantnr:

1632060000 | 4008190263195

Weidmüller Z Verbindingsrijgklem ZDU 2.523AN

Beschikbaar in 21 varianten:

Blauwe verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05 tot 4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
0,87 0,72
Verbindingsrijgklem met veerklemaansluiting voor 0,05-4 mm² geleiders op 35 mm DIN-rail. Deze explosiegeteste klem biedt 800V en 24A en is voorzien van een thermoplast behuizing.
0,82 0,68
Beige verbindingsrijgklem met veerklemaansluiting, drie niveaus en twee klemposities per niveau. Geschikt voor geleiders van 0,08-4 mm², 500V, 20A en montage op een 35 mm DIN-rail.
4,68 3,87
Verbindingsrijgklem met veerklemaansluiting voor 0,13-2,5 mm² geleiders op 35 mm DIN-rail. Deze trillingsbestendige klem biedt 800 V en 24 A in een explosieveilige uitvoering.
1,18 0,98
Verbindingsrijgklem met veerklemaansluiting voor koperen geleiders van 1,31 tot 16 mm².
1,62 1,34
Verbindingsrijgklem met twee aansluitniveaus en veerklemaansluiting voor geleiders van 0,05-1,5 mm². Geschikt voor 35 mm DIN-railmontage met 500 V en 17,5 A.
2,07 1,71
Beige verbindingsrijgklem met veerklemaansluiting voor kopergeleiders tot 25 mm² en DIN-rail montage. Met 1000V, 76A en een explosiegeteste Ex e uitvoering.
2,87 2,37
Blauwe verbindingsrijgklem met veerklemaansluiting voor 0,13-6 mm² geleiders. Geschikt voor DIN-railmontage met een nominale spanning van 800V en stroom van 32A.
1,06 0,88
Verbindingsrijgklem met veerklemaansluiting voor snelle montage. De klem is onderhoudsvrij, trillingsbestendig en voorzien van bescherming tegen onjuiste aderinvoer.
7,45 6,16
Verbindingsrijgklem met veerklemaansluiting, 800V nominale spanning en 32A stroomsterkte. Geschikt voor montage op een 35mm DIN-rail en temperaturen van -60 tot 130 °C.
1,02 0,84
Blauwe verbindingsrijgklem met veerklemaansluiting en vier posities voor koperen geleiders van 0,05-4 mm².
1,88 1,55
Beige rijgklem met veerklemaansluiting en twee aansluitniveaus met elk twee klemposities. Geschikt voor kopergeleiders en montage op een 35 mm DIN-rail.
2,69 2,22
Verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05-4 mm². De klem heeft vier posities, 800V, 24A en is geschikt voor montage op een 35mm DIN-rail.
1,42 1,17
Verbindingsrijgklem met veerklemaansluiting en vier niveaus voor koperen geleiders van 0,13-4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
7,28 6,02
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,17 0,97
Verbindingsrijgklem met veerklemaansluiting voor 35 mm DIN-rails, geschikt voor geleiders van 0,22 tot 10 mm². De klem heeft een nominale spanning van 800 V en 41 A stroomsterkte.
1,37 1,13
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities voor 0,13-6 mm² geleiders. Geschikt voor 800 V en 32 A, montage op een 35 mm DIN-rail.
1,73 1,43
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,03 0,85
Verbindingsrijgklem met veerklemaansluiting voor 0,05-2,5 mm² geleiders.
2,30 1,90
Beige rijgklem met veerklemaansluiting, één aansluitniveau en twee klemposities. Geschikt voor 2,5-35 mm² geleiders, 800V, 125A en montage op een 35 mm DIN-rail.
21,72 17,95
Blauwe verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,52 1,26

Blauwe verbindingsrijgklem met veerklemaansluiting voor 0,13-6 mm² geleiders. Geschikt voor DIN-railmontage met een nominale spanning van 800V en stroom van 32A.

Verpakt per 1 stuk

Meer informatie

1,06 0,88

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

26 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

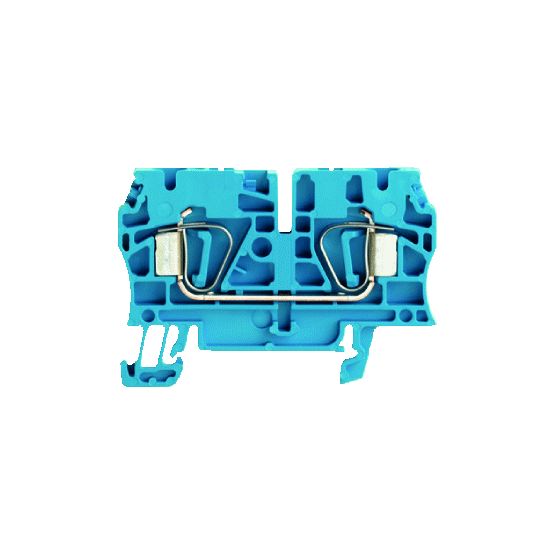

De Weidmüller Z - Verbindingsrijgklem ZDU 4 BL is een blauwe verbindingsrijgklem uit de Z-serie, ontworpen voor een snelle en betrouwbare aansluiting in groepenkasten.

Belangrijkste kenmerken

Deze verbindingsrijgklem is uitgerust met een veerklemaansluiting, waarmee een snelle montage mogelijk is. De klem is trillingsbestendig en biedt bescherming tegen onjuiste aderinvoer, waardoor hij geschikt is voor zware omstandigheden. Het artikel heeft één aansluitniveau met twee klemposities per niveau.

De rijgklem is geschikt voor koperen geleiders met een doorsnede van 0.13-6 mm² eendraads en meerdraads, 0.13-4 mm² fijndraads met adereindhuls en 0.13-6 mm² fijndraads zonder adereindhuls. De montage vindt plaats op een DIN-rail van 35 mm. De klem is uitgevoerd in de kleur blauw en heeft een hoogte van 62 mm, een breedte van 6.1 mm en een diepte van 43 mm.

Het isolatielichaam is gemaakt van thermoplast met brandbaarheidsklasse V0 volgens UL 94. De nominale meetspanning bedraagt 800 V en de nominale meetstroom 32 A. De klem is explosiegetest in Ex e-uitvoering en kan worden gebruikt in een temperatuurbereik van -50-120 °C.

Kenmerken op een rij

Veerklemaansluiting voor snelle montage
Trillingsbestendige klem met bescherming tegen onjuiste aderinvoer
Geschikt voor koperen geleiders van 0.13-6 mm² (afhankelijk van type geleider)
Montage op DIN-rail 35 mm
Nominale meetspanning 800 V en nominale meetstroom 32 A

Specificaties

Meer informatie
# Klempos. per aansluitn.	2
Aansluitbare geleiderdoorsnede eendraads	0.13-6 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.13-4 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls	0.13-6 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.13-6 mm²
Aantal aansluitniveaus	1
Aantal klemposities per aansluitniveau	2
Afsluitplaat noodzakelijk	Ja
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Breedte	6.1 mm
Diepte	43 mm
Explosiegeteste uitvoering Ex-e	Ja
Gebruikstemperatuur	-50-120 °C
Geschikt voor geleidermateriaal	Koper
Hoogte	62 mm
Intern verbonden etages	Nee
Kleur	Blauw
Materiaal isolatielichaam	Thermoplast
Montagewijze	DIN-rail 35 mm
Nominale (meet)spanning	800 V
Nominale (meet)stroom In	32 A
Uitvoering elektrische aansluiting 1	Veerklemaansluiting
Uitvoering elektrische aansluiting 2	Veerklemaansluiting
Vaak gebruikte artikelnummers	10013902 \| 2700145175 \| 3753050
