ABB Haf SN - Installatieautomaat SN201-B32

Fabrikantnr:

2CSS255101R0325 | 8012542091257

Beschikbaar in 31 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, voor beveiliging tegen overbelasting en kortsluiting.
11,75 9,71
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-uitschakelkarakteristiek, geschikt voor 230 V AC en IP20.
21,48 17,75
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor 230 V en 1 module breed.
27,70 22,89
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en uitschakelkarakteristiek C, voor 230 V AC en beveiliging tegen overbelasting en kortsluiting.
39,28 32,46
1-fase installatieautomaat met 1P+N (één beveiligde pool) met 6 A nominale stroom en B-uitschakelkarakteristiek, geschikt voor 230 V AC.
15,91 13,15
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en B-karakteristiek, voor 230 V AC en afschakelvermogen tot 6 kA.
25,08 20,73
1-fase installatieautomaat met 2 polen (1P+N) met 20A nominale stroom en B-uitschakelkarakteristiek, geschikt voor 230V AC met 4,5kA afschakelvermogen.
38,25 31,61
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en D-karakteristiek, voor beveiliging tegen overbelasting en kortsluiting.
56,04 46,31
1-fase installatieautomaat met 2 polen (1P+N), 16 A nominale meetstroom en uitschakelkarakteristiek C, voor 230 V AC met 4,5 kA afschakelvermogen.
22,17 18,32
1-fase installatieautomaat met 2 polen (1P+N), 40A nominale stroom en B-karakteristiek. Met dubbele kooiklemmen voor 1-16mm² en 6kA afschakelvermogen.
56,19 46,44
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en uitschakelkarakteristiek B, 1 module breed en IP20.
38,25 31,61
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en 6 kA schakelvermogen.
48,90 40,41
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en C-karakteristiek, geschikt voor 230 V AC en IP20.
45,62 37,70
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, geschikt voor AC 230 V en IP20.
54,39 44,95
1-fase installatieautomaat met 2 polen (1P+N) met 20A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor DIN-rail montage met IP20.
51,60 42,64
1-fase installatieautomaat met 2 polen (1P+N) met 10A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC en voorzien van dubbele kooiklemmen.
30,06 24,84
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale meetstroom en C-uitschakelkarakteristiek, voor 230 V AC en 4,5 kA afschakelcapaciteit.
40,05 33,10
1-fase installatieautomaat met 2 polen (1P+N), 6A nominale meetstroom en C-uitschakelkarakteristiek, met 6kA afschakelvermogen en IP20.
58,29 48,17
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en 17,8 mm bouwbreedte.
64,44 53,26
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale meetstroom en uitschakelkarakteristiek B, voor 230 V AC met dubbele kooiklemmen.
27,85 23,02
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, voor 230 V en beveiliging tegen overbelasting en kortsluiting.
48,90 40,41
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-uitschakelkarakteristiek, voor 230 V AC en 4,5 kA afschakelvermogen.
35,98 29,74
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 230 V AC-installaties.
61,20 50,58
1-fase installatieautomaat met 2 polen (1P+N) met 6A nominale stroom en C-uitschakelkarakteristiek, met 10kA afschakelvermogen en dubbele kooiklemmen.
87,02 71,92
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-karakteristiek, voor 230 V AC en IP20.
40,05 33,10
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en C-karakteristiek, geschikt voor 230 V AC met 6 kA afschakelvermogen.
58,29 48,17
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V en 10 kA afschakelvermogen.
36,29 29,99
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC-installaties.
33,09 27,35
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-karakteristiek, geschikt voor overbelasting- en kortsluitingsbeveiliging.
64,44 53,26
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale meetstroom en uitschakelkarakteristiek C, met 6 kA afschakelvermogen en IP20.
61,20 50,58
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en uitschakelkarakteristiek C, geschikt voor AC met IP20 en bouwbreedte 17,8 mm.
40,05 33,10

1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, geschikt voor AC 230 V en IP20.

Verpakt per 1 stuk

Meer informatie

54,39 44,95

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

22 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

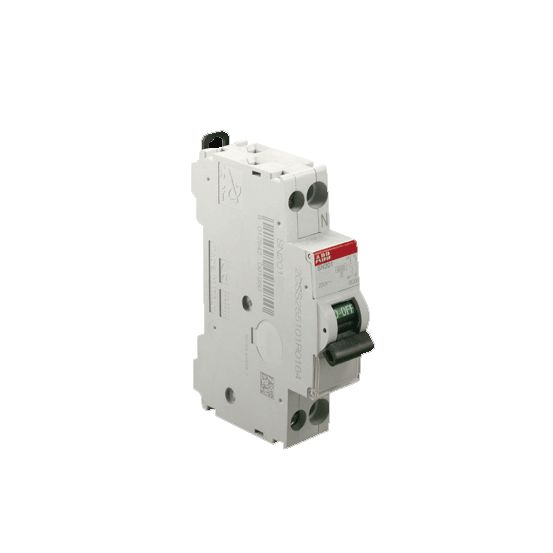

De ABB HAF SN201-B32 is een installatieautomaat uit de SN-serie, ontworpen voor beveiliging van stroomkringen tegen overbelasting en kortsluiting.

Belangrijkste kenmerken

Deze ABB HAF installatieautomaat uit de SN-serie heeft een nominale stroom van 32 A en een B-uitschakelkarakteristiek. Het apparaat is uitgevoerd als 1P+N met een meeschakelende nul en is geschikt voor wisselspanning (AC) met een nominale spanning van 230 V. Hiermee biedt het gerichte beveiliging van één fase tegen overbelasting en kortsluiting.

De installatieautomaat heeft een totale polenconfiguratie van 2, waarvan 1 beveiligde pool. De dubbele kooiklemmen vereenvoudigen de montage, terwijl contactpositie-indicatoren op de tuimelschakelaar direct de status van de contacten laten zien. De bouwbreedte bedraagt 17,8 mm en de inbouwdiepte 69 mm, met een beschermingsgraad van IP20.

Daarnaast biedt de installatieautomaat een energiebegrenzingsklasse 3 en een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V en 400 V, en 10 kA volgens IEC 60947-2. De bedrijfsfrequentie ligt tussen 50-60 Hz en het apparaat is geschikt voor een omgevingstemperatuur tijdens bedrijf van -25 tot 55 °C.

Kenmerken op een rij

Nominale stroom 32 A
B-uitschakelkarakteristiek
Uitvoering 1P+N met meeschakelende nul
Aantal polen totaal 2, met 1 beveiligde pool
Bouwbreedte 17,8 mm en beschermingsgraad IP20

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Bouwbreedte	17.8 mm
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	69 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	32 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	10 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	10 kA
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	B
Uitvoering	1P+N
Vaak gebruikte artikelnummers	10048980 \| 2700666894 \| 4081113
Verliesvermogen	6.7 W
Vervuilingsgraad	2
