Productinformatie

Inleiding

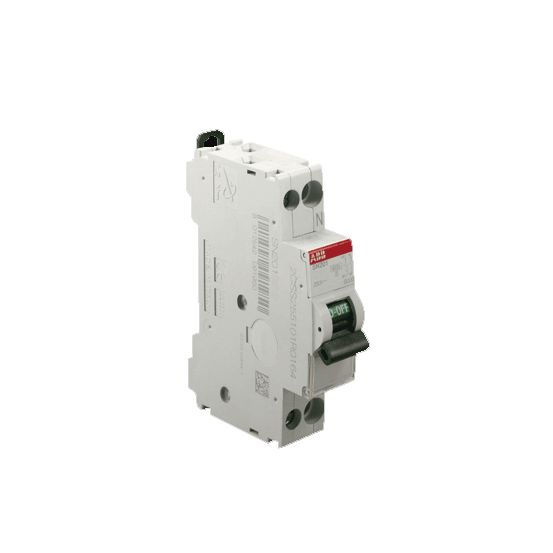

De ABB HAF SN201-C4 is een installatieautomaat uit de SN-serie, geschikt als onderdeel van een 1 fase (1P+N) groepenkastopstelling.

Belangrijkste kenmerken

Deze installatieautomaat met C-karakteristiek is bedoeld voor de beveiliging van stroomkringen tegen overbelasting en kortsluiting. De nominale stroom bedraagt 4 A en het apparaat is uitgevoerd als 1P+N met in totaal 2 polen, waarbij de nul meeschakelt. Het nominale afschakelvermogen bedraagt 6 kA volgens EN 60898 bij 230 V en 400 V, en 10 kA volgens IEC 60947-2 bij 230 V en 400 V.

De automaat heeft een bouwbreedte van 17,8 mm (1 module-eenheid) en is voorzien van dubbele kooiklemmen, geschikt voor eendraads geleiders van 1-16 mm² en meerdraads geleiders van 1-10 mm². De contactpositie-indicatoren op de tuimelschakelaar maken de status van de contacten in één oogopslag zichtbaar. De installatieautomaat is geschikt voor toepassing in tertiaire en industriële installaties.

Verder biedt deze installatieautomaat een beschermingsgraad IP20, een nominale isolatiespanning van 500 V, een nominale stoothoudspanning van 4 kV en valt hij in overspanningscategorie 3 en vervuilingsgraad 2. Het spanningstype is AC en de toelaatbare omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 55 °C.

Kenmerken op een rij

Nominale stroom 4 A
Uitvoering 1P+N met in totaal 2 polen en meeschakelende nul
C-karakteristiek voor beveiliging tegen overbelasting en kortsluiting
Nominaal afschakelvermogen 6 kA (EN 60898) en 10 kA (IEC 60947-2)
Dubbele kooiklemmen en bouwbreedte 17,8 mm (1 module-eenheid)

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Bouwbreedte	17.8 mm
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	69 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	4 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	10 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	10 kA
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	C
Uitvoering	1P+N
Vaak gebruikte artikelnummers	10048983 \| 2700666875 \| 4080925
Verliesvermogen	2.4 W
Vervuilingsgraad	2
