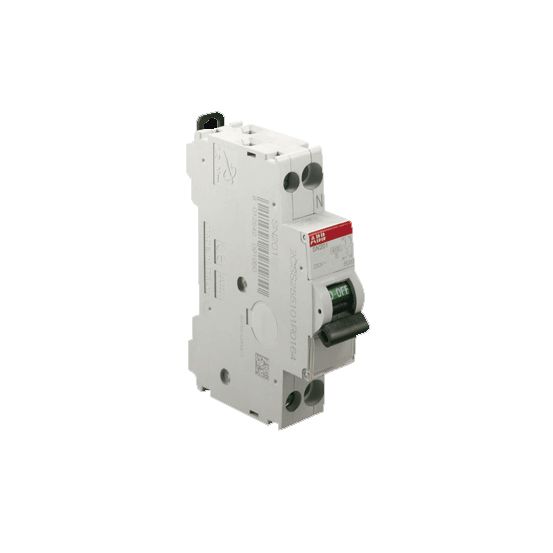

ABB Haf SN - Installatieautomaat SN201 L-B2

Fabrikantnr:

2CSS245101R0025 | 8012542087359

ABB Haf SN Installatieautomaat SN201 LB20

Beschikbaar in 31 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, voor beveiliging tegen overbelasting en kortsluiting.
11,75 9,71
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-uitschakelkarakteristiek, geschikt voor 230 V AC en IP20.
21,48 17,75
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor 230 V en 1 module breed.
27,70 22,89
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en uitschakelkarakteristiek C, voor 230 V AC en beveiliging tegen overbelasting en kortsluiting.
39,28 32,46
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en B-karakteristiek, voor 230 V AC en afschakelvermogen tot 6 kA.
25,08 20,73
1-fase installatieautomaat met 1P+N (één beveiligde pool) met 6 A nominale stroom en B-uitschakelkarakteristiek, geschikt voor 230 V AC.
15,91 13,15
1-fase installatieautomaat met 2 polen (1P+N) met 20A nominale stroom en B-uitschakelkarakteristiek, geschikt voor 230V AC met 4,5kA afschakelvermogen.
38,25 31,61
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en D-karakteristiek, voor beveiliging tegen overbelasting en kortsluiting.
56,04 46,31
1-fase installatieautomaat met 2 polen (1P+N), 16 A nominale meetstroom en uitschakelkarakteristiek C, voor 230 V AC met 4,5 kA afschakelvermogen.
22,17 18,32
1-fase installatieautomaat met 2 polen (1P+N), 40A nominale stroom en B-karakteristiek. Met dubbele kooiklemmen voor 1-16mm² en 6kA afschakelvermogen.
56,19 46,44
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, geschikt voor AC 230 V en IP20.
54,39 44,95
1-fase installatieautomaat met 2 polen (1P+N) met 20A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor DIN-rail montage met IP20.
51,60 42,64
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en 6 kA schakelvermogen.
48,90 40,41
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en uitschakelkarakteristiek B, 1 module breed en IP20.
38,25 31,61
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en C-karakteristiek, geschikt voor 230 V AC en IP20.
45,62 37,70
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale meetstroom en uitschakelkarakteristiek B, voor 230 V AC met dubbele kooiklemmen.
27,85 23,02
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, voor 230 V en beveiliging tegen overbelasting en kortsluiting.
48,90 40,41
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-uitschakelkarakteristiek, voor 230 V AC en 4,5 kA afschakelvermogen.
35,98 29,74
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 230 V AC-installaties.
61,20 50,58
1-fase installatieautomaat met 2 polen (1P+N) met 6A nominale stroom en C-uitschakelkarakteristiek, met 10kA afschakelvermogen en dubbele kooiklemmen.
87,02 71,92
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en C-karakteristiek, geschikt voor 230 V AC met 6 kA afschakelvermogen.
58,29 48,17
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-karakteristiek, voor 230 V AC en IP20.
40,05 33,10
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V en 10 kA afschakelvermogen.
36,29 29,99
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-karakteristiek, geschikt voor overbelasting- en kortsluitingsbeveiliging.
64,44 53,26
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC-installaties.
33,09 27,35
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en uitschakelkarakteristiek C, geschikt voor AC met IP20 en bouwbreedte 17,8 mm.
40,05 33,10
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale meetstroom en uitschakelkarakteristiek C, met 6 kA afschakelvermogen en IP20.
61,20 50,58
1-fase installatieautomaat met 2 polen (1P+N) met 10A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC en voorzien van dubbele kooiklemmen.
30,06 24,84
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale meetstroom en C-uitschakelkarakteristiek, voor 230 V AC en 4,5 kA afschakelcapaciteit.
40,05 33,10
1-fase installatieautomaat met 2 polen (1P+N), 6A nominale meetstroom en C-uitschakelkarakteristiek, met 6kA afschakelvermogen en IP20.
58,29 48,17
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en 17,8 mm bouwbreedte.
64,44 53,26

1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en B-karakteristiek, voor 230 V AC en afschakelvermogen tot 6 kA.

Verpakt per 1 stuk

Meer informatie

25,08 20,73

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

8 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De ABB HAF SN201 L-B2 is een installatieautomaat uit de SN-serie met B-karakteristiek, ontworpen voor beveiliging tegen overbelasting en kortsluiting in stroomkringen.

Belangrijkste kenmerken

Deze ABB HAF installatieautomaat heeft een nominale stroom van 2 A en een totale polenconfiguratie van 1P+N (2 polen totaal). Met de B-uitschakelkarakteristiek is de automaat geschikt voor het beveiligen van stroomkringen tegen overbelasting en kortsluiting bij een nominale spanning van 230 V AC.

De SN201 L-B2 biedt een afschakelvermogen van 4,5 kA volgens EN 60898 bij 230 V en 6 kA volgens IEC 60947-2. De meeschakelende nul en de uitvoering als 1 module breed zorgen voor een compacte en praktische toepassing in groepenkasten.

Dankzij de dubbele kooiklemmen is de aansluiting eenvoudig, met ruimte voor zowel een eendraadse als meerdraadse geleider. De contactpositie-indicatoren op de tuimelschakelaar maken de status van de contacten direct afleesbaar. De installatieautomaat is toepasbaar in huishoudelijke installaties en geschikt bij langere kabellengtes.

Kenmerken op een rij

Nominale stroom 2 A
1P+N, 2 polen totaal
B-uitschakelkarakteristiek voor beveiliging tegen overbelasting en kortsluiting
Nominale spanning 230 V AC en afschakelvermogen tot 6 kA
Dubbele kooiklemmen en contactpositie-indicatoren (CPI)

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Bouwbreedte	17.8 mm
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	69 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	2 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	4.5 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	6 kA
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	B
Uitvoering	1P+N
Vaak gebruikte artikelnummers	10048941 \| 2700666857 \| 4080743
Verliesvermogen	2.1 W
Vervuilingsgraad	2
