Eaton MSC - Motorstarter 100414

Fabrikantnr:

100414 | 4015081003914

Beschikbaar in 15 varianten:

Directstarter met overbelastingsbeveiliging voor 0,4-0,63 A en 0,18 kW bij 400 V. De motorstarter werkt op 230 V, heeft IP20-bescherming en meet 45x180x95 mm.
115,49 95,45
3-polige directstarter met 230V stuurspanning, instelbereik 0,25-0,4A en 0,09kW vermogen bij 400V. Voorzien van schroefaansluitingen, IP20-bescherming en overbelastingsbeveiliging.
111,33 92,01
Directstarter voor 3-fase motoren met 0,25 kW bij 400V, een instelbereik van 0,63-1A en 24V DC-stuurspanning. Voorzien van schroefaansluiting, IP20-bescherming en één maakcontact.
123,41 101,99
3-polige directstarter met 230V stuurspanning, instelbaar van 1,6 tot 2,5 A en geschikt voor 0,75 kW bij 400V. Voorzien van schroefaansluiting, IP20-behuizing en 45x180x95 mm.
123,38 101,97
Directstarter met een instelbereik van 1 tot 1,6 A, 230V stuurspanning en 0,55 kW vermogen bij 400V. Voorzien van schroefaansluitingen, IP20-bescherming en CLASS 10A aanloopklasse.
123,38 101,97
Directstarter met 230V stuurspanning en instelbare overbelastingsbeveiliging van 2,5 tot 4 A.
123,38 101,97
Directstarter met 24V DC stuurspanning en een instelbereik van 2,5 tot 4 A. Geschikt voor 0,75 kW bij 230V en 1,5 kW bij 400V, met IP20-behuizing van 45x180x95 mm.
128,66 106,33
Directstarter met een instelbereik van 10-16 A en 7,5 kW vermogen bij 400 V.
153,90 127,19
Directstarter met 24V DC-stuurspanning, een instelbereik van 6,3 tot 10 A en een vermogen van 4 kW bij 400 V. Voorzien van schroefaansluitingen, IP20-bescherming en klasse 10 A.
143,87 118,90
Directstarter met 230V AC stuurspanning, 3kW vermogen bij 400V en een instelbereik van 6,3 tot 10A. De IP20-behuizing van 45x180x95mm is voorzien van schroefaansluitingen.
135,52 112,00
3-polige directstarter met 230V stuurspanning, instelbaar overbelastingsbereik van 4 tot 6,3A en 2,2kW vermogen bij 400V. Voorzien van schroefaansluitingen en IP20-behuizing.
123,38 101,97
Directstarter met een instelbaar overbelastingsbereik van 0,63-1 A, 0,25 kW vermogen bij 400 V en 230 V AC stuurspanning. Voorzien van IP20-bescherming en schroefaansluitingen.
118,13 97,63
Directstarter voor motoren tot 0,75 kW bij 400V met 24V DC-stuurspanning.
128,66 106,33
Directstarter voor 3-fasemotoren tot 0,55 kW met een instelbaar overbelastingsbereik van 1 tot 1,6 A en 24V DC stuurspanning. Voorzien van schroefaansluiting, IP20 en 45x180x95 mm.
128,66 106,33
Directstarter met 24V DC stuurspanning en instelbare overbelastingsbeveiliging van 4 tot 6,3 A. Geschikt voor 1,5 kW bij 230V en 2,2 kW bij 400V, met IP20-bescherming.
128,66 106,33

Directstarter met een instelbereik van 10-16 A en 7,5 kW vermogen bij 400 V.

Verpakt per 1 stuk

Meer informatie

153,90 127,19

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

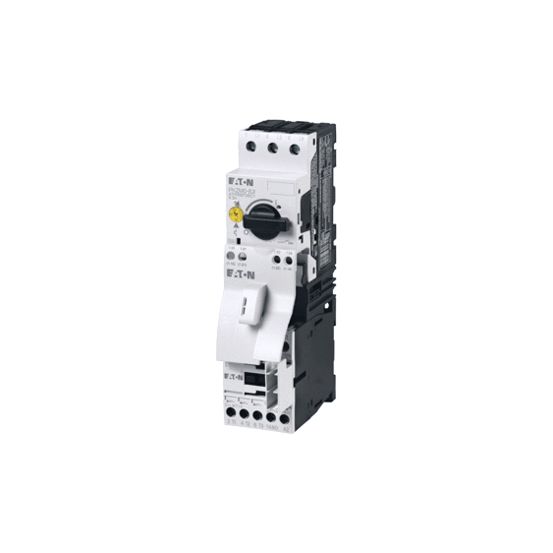

De Eaton MSC motorstarter MSC-D-16-M15 (type 100414) is een directstarter uit de MSC-serie, geschikt als motorstarter/motorstarter combinatie met instelbare overbelastingsbeveiliging.

Belangrijkste kenmerken

Deze Eaton MSC directstarter is uitgevoerd als motorstarter/motorstarter combinatie met een instelbereik voor de overbelastingsbeveiliging van 10 tot 16 A. De nominale bedrijfsstroom Ie bedraagt 15,2 A, met een nominale bedrijfsstroom bij AC-3 400 V van 15 A en een nominaal vermogen van 7,5 kW bij AC-3 400 V (4 kW bij AC-3 230 V, 3-fase).

De motorstarter werkt met AC-stuurspanning van 230 V bij 50 Hz en heeft een opgenomen vermogen van 1,4 W. De aanloopklasse is CLASS 10 A en de unit beschikt over temperatuurgecompenseerde overbelastingsbeveiliging en kortsluitactivering (type 2, 400 V: 50 A). Eén hulpcontact als maakcontact is voorzien, terwijl verbreekcontacten en signaallampen ontbreken.

Voor aansluiting van hoofd- en hulp-/stuurstroomcircuit wordt gebruikgemaakt van schroefaansluitingen. De behuizing heeft een beschermingsgraad IP20 en afmetingen van 45 mm breed, 180 mm hoog en 95 mm diep. De motorstarter is niet geschikt voor noodstop, niet voorzien van transformator of zekering en ondersteunt geen veldbus- of netwerkprotocollen.

Kenmerken op een rij

Type motorstarter: directstarter, MSC-D-16-M15 (Eaton MSC-serie)
Instelbereik overbelastingsbeveiliging: 10 - 16 A, temperatuurgecompenseerd
Nom. vermogen bij AC-3, 400 V: 7,5 kW (15 A); AC-3, 230 V, 3-fase: 4 kW
Nominale stuurspanning AC 50 Hz: 230 V, type stuurspanning: AC
Beschermingsgraad IP20, afmetingen: 45 × 180 × 95 mm (b × h × d)

Specificaties

Meer informatie
Aanloopklasse	CLASS 10 A
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal commandoposities	0
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	0
Aantal signaallampen	0
Beschermingsgraad (IP)	IP20
Beschermingsgraad (NEMA)	Overig
Breedte	45 mm
Coördinatieklasse volgens IEC 60947-4-3	Klasse 1
Diepte	95 mm
Draagrailmontage mogelijk	Nee
Externe reset mogelijk	Nee
Geschikt voor noodstop	Nee
Hoogte	180 mm
Instelbereik overbelastingsbeveiliging	10-16 A
Met kortsluitactivering	Ja
Met transformator	Nee
Met zekering	Nee
Nominale bedrijfsstroom bij AC-3, 400 V	15 A
Nominale bedrijfsstroom Ie	15.2 A
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	0 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 230 V, 3-fase	4 kW
Nominale vermogen bij AC-3, 400 V	7.5 kW
Nominale vermogen, 460 V, 60Hz, 3-fase	0 kW
Nominale vermogen, 575 V, 60Hz, 3-fase	0 kW
Omgevingstemperatuur, bedrijfsbovengrens	55 °C
Ondersteunt protocol TCP/IP	Nee
Ondersteunt protocol voor ASI	Nee
Ondersteunt protocol voor AS-Interface Safety at Work	Nee
Ondersteunt protocol voor CAN	Nee
Ondersteunt protocol voor Data-Highway	Nee
Ondersteunt protocol voor DeviceNet Safety	Nee
Ondersteunt protocol voor DeviceNet	Nee
Ondersteunt protocol voor EtherNet/IP	Nee
Ondersteunt protocol voor Foundation Fieldbus	Nee
Ondersteunt protocol voor INTERBUS	Nee
Ondersteunt protocol voor INTERBUS-Safety	Nee
Ondersteunt protocol voor LON	Nee
Ondersteunt protocol voor MODBUS	Nee
Ondersteunt protocol voor overige bussystemen	Nee
Ondersteunt protocol voor PROFIBUS	Nee
Ondersteunt protocol voor PROFINET CBA	Nee
Ondersteunt protocol voor PROFINET IO	Nee
Ondersteunt protocol voor PROFIsafe	Nee
Ondersteunt protocol voor SafetyBUS p	Nee
Ondersteunt protocol voor SERCOS	Nee
Ondersteunt protocol voor SUCONET	Nee
Opgenomen vermogen	1.4 W
Temperatuurgecompenseerde overbelastingsbeveiliging	Ja
Type motorstarter	Directstarter
Type stuurspanning	AC
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit	Schroefaansluiting
Vaak gebruikte artikelnummers	10118485 \| 2700420808 \| 1709668
Voorwaardelijke Nominale kortsluitstroom, type 1, 480 Y/277 V	0 A
Voorwaardelijke Nominale kortsluitstroom, type 1, 600 Y/347 V	0 A
Voorwaardelijke Nominale kortsluitstroom, type 2, 230 V	0 A
Voorwaardelijke Nominale kortsluitstroom, type 2, 400 V	50 A
