Aardlekautomaat met 4 polen (3P+N) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor DIN-rail montage.

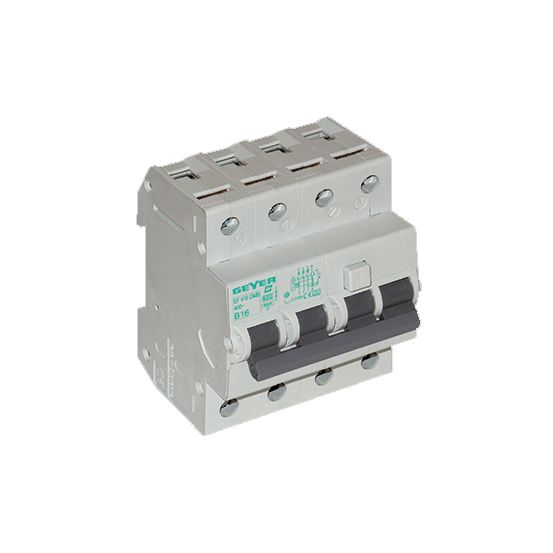

De GEYER Geyer EF - Aardlekautomaat EF416DMC is een 3 fase krachtgroep (3P+N) voor montage in groepenkasten, geschikt voor DIN-rail montage.
Belangrijkste kenmerken
Deze aardlekautomaat uit de GEYER EF-serie combineert aardlekbeveiliging en installatieautomaat in één apparaat en is uitgevoerd als 3 fase krachtgroep (3P+N) met meeschakelende nul. De nominale meetstroom bedraagt 16 A en de aardlekautomaat is geschikt voor een nominale meetspanning van 400 V bij spanningstype AC.
De EF416DMC heeft een nominale foutstroom van 30 mA, een uitschakelkarakteristiek C en type A lekstroom. De kortsluitvastheid (nominale afschakelvermogen volgens EN 61009) bedraagt 6 kA. Voor extra controle is het apparaat voorzien van een testknop waarmee de juiste werking kan worden geverifieerd.
De aardlekautomaat is ontworpen voor DIN-rail montage, heeft een breedte van 4 module-eenheden en een beschermingsgraad IP20. De aansluitbare geleiderdoorsnede loopt van 1 tot 25 mm² voor zowel eendraads als meerdraads, en het apparaat is geschikt voor gebruik bij een frequentie van 50 Hz.
Kenmerken op een rij
3 fase krachtgroep (3P+N) met meeschakelende nul
Nominale stroom van 16 A bij een spanning van 400 V AC
Aardlekbeveiliging met 30 mA foutstroom en type A lekstroom
Uitschakelkarakteristiek C en kortsluitvastheid van 6 kA
Geschikt voor DIN-rail montage en voorzien van testknop
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
Inbouwdiepte
69 mm
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
