Naast complete groepenkasten biedt Hager ook een uitgebreid assortiment besturingscomponenten. Met deze besturingscomponenten kunt u comfortverbetering en energiebesparing realiseren. In elektrische installaties van woningen en zakelijke gebouwen worden standaard moderne belastingen, zoals zuinige elektronische verlichting, elektronische regelingen en computers toegepast. De hoge en harmonische inschakelstromen stellen hoge eisen aan de kwaliteit van de contacten. De Hager magneetschakelaars leveren goede prestaties bij het schakelen van moderne belastingen. De robuuste contacten van de Hager magneetschakelaars maken het mogelijk om een veelheid aan belastingen te besturen, bijvoorbeeld verlichting, ventilatie, elektrische verwarming en kleine motoren.

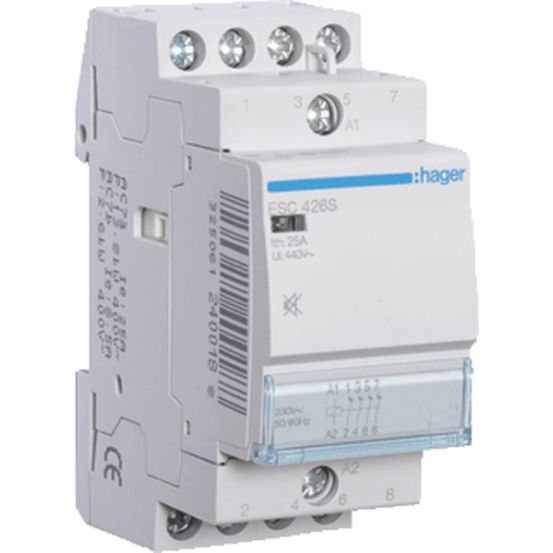

Kenmerken Hager ESC magneetschakelaar ESC426S
Deze magneetschakelaar van Hager heeft 4 verbreekcontacten, een nominale bedrijfsstroom van 25A en een stuurspanning van 230V. De geruisarme magneetschakelaar is speciaal ontwikkeld voor verdelers die gemonteerd zijn in niet-technische ruimtes, zoals woonruimtes, winkels en theaters.
Hager magneetschakelaars zijn verkrijgbaar in diverse varianten.
Specificaties
Meer informatie
(Meet)bekrachtigingsspanning
230 V
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal contacten als maakcontact
0
Aantal contacten als verbreekcontact
4
Aantal hoofdcontacten als maakcontact
0
Aantal hoofdcontacten als verbreekcontact
4
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal modulen 18 mm
2
Bedrijfsspanning (meetspanning)
400 V
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
2
Gebruikscategorie volgens EN 954-1
7
Geruisarm
Ja
Inbouwdiepte
60 mm
Max. belasting TL-buis (duo-geschakeld)
1990 VA
Max. belasting TL-buis (parallel gecompenseerd)
810 VA
Max. belasting TL-buis
950 VA
Max. gloeilampbelasting
1900 W
Modulaire uitvoering (voor railmontage)
Ja
Modulaire uitvoering
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet-)frequentie
50 Hz
Nominale (meet)frequentie
50 Hz
Nominale bedrijfsstroom Ie bij AC-1, 400 V
25 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V
8.5 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V
0 A
Nominale bedrijfsstroom Ie bij DC-3 / DC-5 bij 440 V
