Naast complete groepenkasten biedt Hager ook een uitgebreid assortiment besturingscomponenten. Met deze besturingscomponenten kunt u comfortverbetering en energiebesparing realiseren. In elektrische installaties van woningen en zakelijke gebouwen worden standaard moderne belastingen, zoals zuinige elektronische verlichting, elektronische regelingen en computers toegepast. De hoge en harmonische inschakelstromen stellen hoge eisen aan de kwaliteit van de contacten. De Hager magneetschakelaars leveren goede prestaties bij het schakelen van moderne belastingen. De robuuste contacten van de Hager magneetschakelaars maken het mogelijk om een veelheid aan belastingen te besturen, bijvoorbeeld verlichting, ventilatie, elektrische verwarming en kleine motoren.

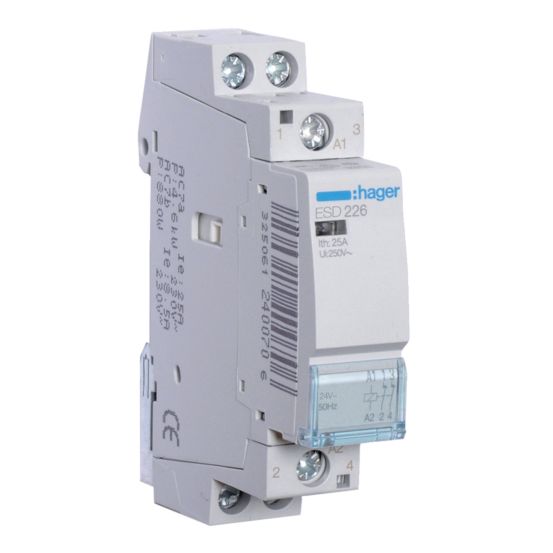

Kenmkerken Hager ESD magneetschakelaar ESD226
Deze magneetschakelaar van Hager heeft 2 verbreekcontacten, een nominale bedrijfsstroom van 25A en een stuurspanning van 24V.
Hager magneetschakelaars zijn verkrijgbaar in diverse varianten.
Specificaties
Meer informatie
(Meet)bekrachtigingsspanning
24 V
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal contacten als maakcontact
0
Aantal contacten als verbreekcontact
2
Aantal hoofdcontacten als maakcontact
0
Aantal hoofdcontacten als verbreekcontact
2
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal modulen 18 mm
1
Bedrijfsspanning (meetspanning)
230 V
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
1
Gebruikscategorie volgens EN 954-1
7
Inbouwdiepte
60 mm
Max. belasting TL-buis (duo-geschakeld)
1990 VA
Max. belasting TL-buis (parallel gecompenseerd)
810 VA
Max. belasting TL-buis
950 VA
Max. gloeilampbelasting
1900 W
Modulaire uitvoering (voor railmontage)
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet-)frequentie
50 Hz
Nominale (meet)frequentie
50 Hz
Nominale bedrijfsstroom Ie bij AC-1, 400 V
25 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V
8.5 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V
0 A
Nominale bedrijfsstroom Ie bij DC-3 / DC-5 bij 440 V
