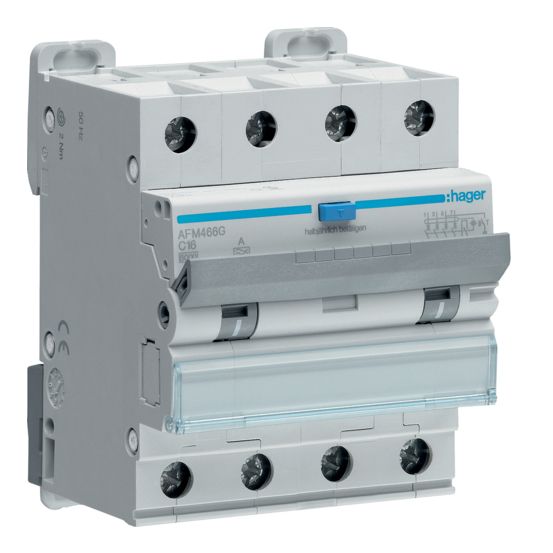

De Hager HACO aardlekautomaat AFM466G is een 4-polige beveiligingsschakelaar die installatie- en aardlekschakeling in één component combineert en zo als eindbeveiliging in de installatie kan worden toegepast.
Belangrijkste kenmerken
Deze Hager aardlekautomaat uit de HACO-serie heeft een nominale meetstroom van 16 A en is 4-polig uitgevoerd. Met een uitschakelkarakteristiek C en een nominale foutstroom van 300 mA biedt dit component beveiliging tegen kortsluiting, overstroom en lekstroom. De aardlekautomaat is geschikt voor een nominale meetspanning van 400 V bij wisselspanning (AC) en type A lekstroom.
De AFM466G is voorzien van montagevriendelijke Bi-Connect-klemmen en een dubbele Quick-Snap, wat de montage vereenvoudigt. De aardlekindicator bevindt zich in het midden van het apparaat en met de testknop kan de werking worden gecontroleerd. Daarnaast beschikt deze aardlekautomaat over een kortsluitvastheid van 6 kA en een stootstroomvastheid van 3 kA.
Dit model is compatibel met hulpelementen zoals hulp- en signaalcontacten, afschakelspoelen en afstandsbedieningen. De uitvoering is 4P met meeschakelende nul, een beschermingsgraad IP2X en een breedte van 4 module-eenheden. De aardlekautomaat is geschikt voor inbouwmontage in stucwerk en werkt in een omgevingstemperatuur van -25 tot 40 °C.
Kenmerken op een rij
Nominale meetstroom 16 A
4-polige uitvoering met meeschakelende nul
Nominale foutstroom 300 mA, type A lekstroom
Uitschakelkarakteristiek C en kortsluitvastheid 6 kA
Bi-Connect-klemmen, dubbele Quick-Snap en centrale aardlekindicator
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale foutstroom
0.3 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
