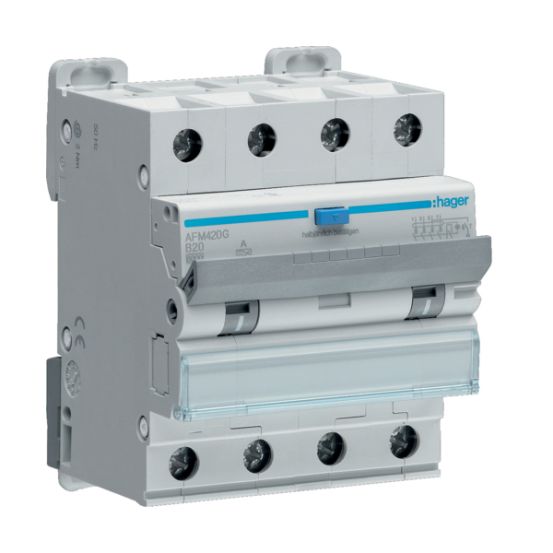

De Hager HACO aardlekautomaat AFM420G is een 4-polige aardlekautomaat die bescherming biedt voor installaties in groepenkasten.
Belangrijkste kenmerken
Deze Hager aardlekautomaat combineert installatie- en aardlekschakeling in één component en beveiligt tegen kortsluiting, overstroom en lekstroom tot 6 kA. Met een nominale meetstroom van 20 A en een uitschakelkarakteristiek B is dit artikel geschikt als eindbeveiliging binnen de installatie.
De aardlekautomaat is 4-polig uitgevoerd en heeft een nominale foutstroom van 300 mA (type A). Dankzij de Bi-Connect-klemmen en dubbele Quick-Snap is de montage eenvoudig, terwijl de centrale aardlekindicator en testknop zorgen voor een duidelijke controle van de werking.
Verder biedt deze aardlekautomaat een beschermingsgraad IP2X, is hij geschikt voor inbouwmontage in stucwerk en meeschakelende nul. Het apparaat is kortsluitvast tot 6 kA, heeft een energiebegrenzingsklasse 3 en een nominale meetspanning van 400 V AC bij een frequentie van 50 Hz.
Kenmerken op een rij
Nominale meetstroom 20 A
4-polige uitvoering (4P) met meeschakelende nul
Nominale foutstroom 300 mA, type A
Uitschakelkarakteristiek B, kortsluitvast tot 6 kA
Bi-Connect-klemmen, dubbele Quick-Snap en centrale aardlekindicator met testknop
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale foutstroom
0.3 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
