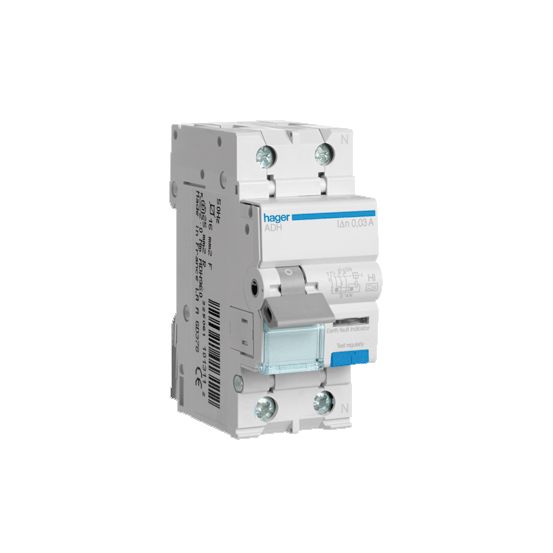

De Hager High Immunity aardlekautomaat ADH916 is een 1-fase (1P+N) component dat in één behuizing beveiliging tegen kortsluiting, overstroom en lekstroom combineert.
Belangrijkste kenmerken
Deze aardlekautomaat heeft een nominale meetstroom van 16 A en is 2-polig (1 beveiligde pool en een meeschakelende nul). De uitschakelkarakteristiek is type B en de nominale foutstroom bedraagt 30 mA. Hiermee biedt het apparaat gecombineerde beveiliging tegen kortsluiting, overstroom en lekstroom in één component.
De ADH916 is onderdeel van de High Immunity reeks en daarmee geschikt voor installaties met een verhoogde kans op ongewenste lekstromen, waarbij ongewenst uitschakelen grote gevolgen kan hebben. De aardlekautomaat is pulsstroomgevoelig, stootstroomvast en kortsluitvast tot 6 kA volgens IEC 60947-2 en EN 61009-1.
De montagevriendelijke Bi-Connect-klemmen en de flexibele bevestigingsclip maken installatie en verwijdering eenvoudig. Een geel, transparant venster geeft de foutstroomindicatie weer en met de testknop kan de werking worden gecontroleerd. De uitvoering heeft beschermingsgraad IP20, een inbouwdiepte van 68 mm en is geschikt voor inbouwmontage in stucwerk.
Kenmerken op een rij
Geschikt voor 1-fase installaties (1P+N) met 2 polen in totaal
Nominale stroom van 16 A en B-karakteristiek
Aardlekbeveiliging met 30 mA foutstroom, type A
High Immunity uitvoering, pulsstroomgevoelig en stootstroomvast
Kortsluitvast tot 6 kA en voorzien van Bi-Connect-klemmen en testknop
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Kortvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Ja
Inbouwdiepte
68 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
240 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
