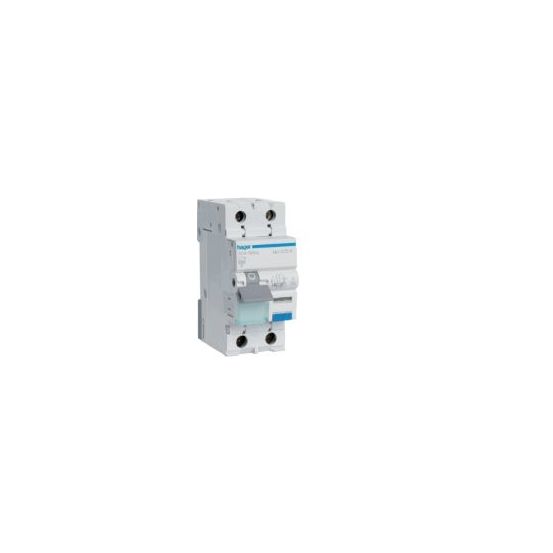

De Hager Klasse A aardlekautomaat ADA966G combineert de functies van een installatieautomaat en een aardlekschakelaar in één component en biedt beveiliging in 1-fase (1P+N) installaties.
Belangrijkste kenmerken
Deze Hager aardlekautomaat beveiligt tegen kortsluiting, overstroom en lekstroom. Het apparaat heeft een nominale meetstroom van 16 A en een uitschakelkarakteristiek C, geschikt voor 1 beveiligde pool en in totaal 2 polen (1P+N) met meeschakelende nul. De nominale foutstroom bedraagt 30 mA (type A), waarmee aardlekstromen worden gedetecteerd.
De ADA966G is kortsluitvast tot 6 kA volgens EN 61009-1 en IEC 60947-2 en heeft energiebegrenzingsklasse 3. De aardlekautomaat is pulsstroomgevoelig en stroomstootvast tot 0,25 kA, met een nominale stoothoudspanning van 4 kV en een nominale isolatiespanning van 500 V. De nominale meetspanning is 240 V bij een frequentie van 50 Hz en spanningstype AC, in overspanningscategorie 3 en vervuilingsgraad 2.
De montage is gebruiksvriendelijk dankzij Bi-Connect-klemmen en een dubbele Quick-Snap. De ADA966G is voorzien van een foutstroomindicatie in een venster en een testknop voor het verifiëren van de juiste werking. Het apparaat heeft een beschermingsgraad IP2X, een inbouwdiepte van 68 mm en een breedte van 2 module-eenheden. Aansluitbare geleiderdoorsneden lopen van 1-25 mm² (eendraads) en 1-16 mm² (meerdraads). Het verliesvermogen bedraagt 5,2 W en de bedrijfsomgevingstemperatuur ligt tussen -25 en 40 °C.
Kenmerken op een rij
Nominale meetstroom 16 A
2 polen totaal (1 beveiligde pool, 1P+N met meeschakelende nul)
