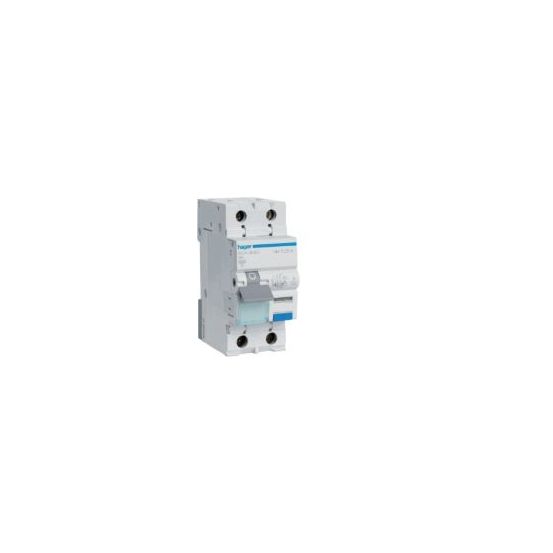

De Hager Klasse A - Aardlekautomaat ADA920G is een 1-fase (1P+N) aardlekautomaat die installatieautomaat en aardlekschakelaar in één component combineert.
Belangrijkste kenmerken
Deze Hager aardlekautomaat beveiligt tegen kortsluiting, overstroom en lekstroom. Met een nominale meetstroom van 20 A, een totale polenconfiguratie van 2 (1P+N), een nominale foutstroom van 30 mA en een B-uitschakelkarakteristiek is hij geschikt als beveiligingscomponent in 1-fase installaties met een nominale meetspanning van 240 V AC.
De ADA920G is uitgevoerd als Klasse A, pulsstroomgevoelig en voorzien van een foutstroomindicatie in een geel, transparant venster. Dankzij de montagevriendelijke Bi-Connect-klemmen, de dubbele Quick-Snap-uitvoering en de meeschakelende nul is de montage en bediening eenvoudig. De ingebouwde testknop maakt het mogelijk de werking te verifiëren.
Deze aardlekautomaat is kortsluitvast tot 6 kA, heeft een stootstroomvastheid van 0,25 kA en een nominale stoothoudspanning van 4 kV. Hij heeft een beschermingsgraad IP2X, een inbouwdiepte van 68 mm en een breedte van 2 module-eenheden. De energiebegrenzingsklasse is 3, met een verliesvermogen van 6,6 W en een bedrijfstemperatuurbereik van -25 tot 40 °C.
Kenmerken op een rij
Nominale meetstroom 20 A
2-polige uitvoering (1P+N) met meeschakelende nul
Nominale foutstroom 30 mA, type A
Uitschakelkarakteristiek B, kortsluitvast tot 6 kA
Bi-Connect-klemmen, Quick-Snap en testknop met foutstroomindicatie
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
68 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
240 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen IEC 60947-2
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
