Hager MBN - Installatieautomaat MBN525E

Fabrikantnr:

MBN525E | 3250614313387

Beschikbaar in 15 varianten:

3-fase installatieautomaat met 4 polen (3P+N) met 16 A nominale stroom en B-karakteristiek, 6 kA afschakelvermogen en Bi-Connect-klemmen.
71,36 58,98
3-fase installatieautomaat met 4 polen (3P+N) met 40 A nominale stroom en B-uitschakelkarakteristiek, 6 kA kortsluitstroom en Bi-Connect-klemmen.
117,33 96,97
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en B-uitschakelkarakteristiek, 6 kA kortsluitstroom en IP20.
23,99 19,83
3-fase installatieautomaat met 4 polen (3P+N) met 20 A nominale stroom en B-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20.
98,11 81,08
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en B-karakteristiek. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
30,06 24,84
3-fase installatieautomaat met 4 polen (3P+N) met 25 A nominale stroom en B-karakteristiek, met 6 kA afschakelvermogen en Bi-Connect-klemmen.
100,02 82,66
3-fase installatieautomaat met 4 polen (3P+N) met 50 A nominale stroom en uitschakelkarakteristiek B. Nominaal afschakelvermogen van 6 kA bij 400 V.
113,00 93,39
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V met 6 kA afschakelvermogen.
38,09 31,48
3-fase installatieautomaat met 4 polen (3P+N) met 10 A nominale stroom en uitschakelkarakteristiek B. Nominaal afschakelvermogen 6 kA bij 400 V.
101,72 84,07
3-fase installatieautomaat met 4 polen (3P+N) met 32A nominale stroom en B-karakteristiek. Met 6kA afschakelvermogen bij 400V en IP20 beschermingsgraad.
78,05 64,50
3-fase installatieautomaat met 4 polen (3P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, 6 kA afschakelvermogen en IP20.
90,33 74,65
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, met 6 kA afschakelvermogen en Bi-Connect-klemmen.
33,03 27,30
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-uitschakelkarakteristiek, met een afschakelvermogen van 6 kA bij 230 V.
40,35 33,35
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en B-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20 beschermingsgraad.
42,19 34,87
3-fase installatieautomaat met 3P+N (meeschakelende nul), 63 A nominale stroom en B-karakteristiek. Met 6 kA afschakelvermogen en IP20.
163,44 135,07

1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en B-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20 beschermingsgraad.

Verpakt per 1 stuk

Meer informatie

42,19 34,87

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

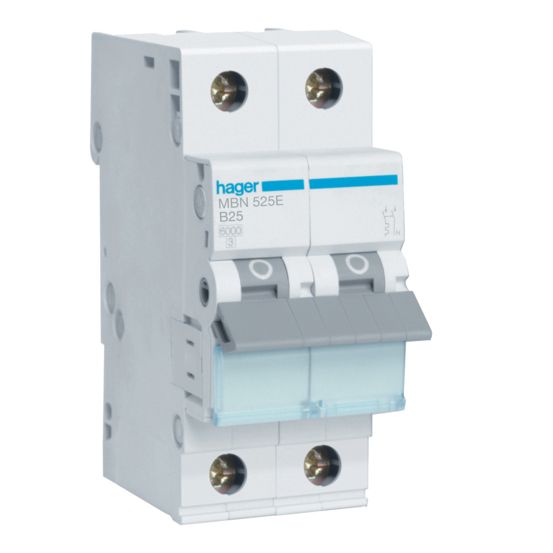

De Hager MBN installatieautomaat MBN525E is een 1 fase (1P+N) installatieautomaat uit de MBN-serie, geschikt als onderdeel van een groepenkast.

Belangrijkste kenmerken

Deze installatieautomaat heeft een nominale stroom van 25 A en een B-uitschakelkarakteristiek bij een nominale meetspanning van 230 V. Het apparaat is 2-polig uitgevoerd (1P+N) met één beveiligde pool en een meeschakelende nul.

Met een nominale kortsluitstroom en nominaal afschakelvermogen van 6 kA volgens EN 60898 en een afschakelvermogen tot 10 kA volgens IEC 60947-2 is deze automaat geschikt voor bescherming binnen AC-installaties. De beschermingsgraad is IP20.

De MBN525E is voorzien van montagevriendelijke Bi-Connect-klemmen en een flexibele bevestigingsclip voor eenvoudige installatie en demontage. De bouwbreedte bedraagt 35 mm (2 module-eenheden), met een inbouwdiepte van 70 mm. Er kunnen eendraadse geleiders van 1-35 mm² en meerdraadse geleiders van 1-25 mm² worden aangesloten.

Kenmerken op een rij

Nominale stroom 25 A
B-uitschakelkarakteristiek
Uitvoering 1P+N, 2 polen totaal met meeschakelende nul
Nominaal afschakelvermogen 6 kA (EN 60898), tot 10 kA (IEC 60947-2)
Bi-Connect-klemmen en flexibele bevestigingsclip, bouwbreedte 35 mm (2 modules)

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Bouwbreedte	35 mm
Breedte in module-eenheden	2
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	70 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	25 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	10 kA
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	B
Uitvoering	1P+N
Vaak gebruikte artikelnummers	10019094 \| 2700448035 \| 7577828
Verliesvermogen	6 W
Vervuilingsgraad	2
