Hager MBN - Installatieautomaat MBN632E

Fabrikantnr:

MBN632E | 3250614313547

Beschikbaar in 15 varianten:

3-fase installatieautomaat met 4 polen (3P+N) met 16 A nominale stroom en B-karakteristiek, 6 kA afschakelvermogen en Bi-Connect-klemmen.
71,36 58,98
3-fase installatieautomaat met 4 polen (3P+N) met 40 A nominale stroom en B-uitschakelkarakteristiek, 6 kA kortsluitstroom en Bi-Connect-klemmen.
117,33 96,97
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en B-uitschakelkarakteristiek, 6 kA kortsluitstroom en IP20.
23,99 19,83
3-fase installatieautomaat met 4 polen (3P+N) met 20 A nominale stroom en B-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20.
98,11 81,08
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en B-karakteristiek. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
30,06 24,84
3-fase installatieautomaat met 4 polen (3P+N) met 25 A nominale stroom en B-karakteristiek, met 6 kA afschakelvermogen en Bi-Connect-klemmen.
100,02 82,66
3-fase installatieautomaat met 4 polen (3P+N) met 50 A nominale stroom en uitschakelkarakteristiek B. Nominaal afschakelvermogen van 6 kA bij 400 V.
113,00 93,39
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V met 6 kA afschakelvermogen.
38,09 31,48
3-fase installatieautomaat met 4 polen (3P+N) met 10 A nominale stroom en uitschakelkarakteristiek B. Nominaal afschakelvermogen 6 kA bij 400 V.
101,72 84,07
3-fase installatieautomaat met 4 polen (3P+N) met 32A nominale stroom en B-karakteristiek. Met 6kA afschakelvermogen bij 400V en IP20 beschermingsgraad.
78,05 64,50
3-fase installatieautomaat met 4 polen (3P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, 6 kA afschakelvermogen en IP20.
90,33 74,65
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek B, met 6 kA afschakelvermogen en Bi-Connect-klemmen.
33,03 27,30
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-uitschakelkarakteristiek, met een afschakelvermogen van 6 kA bij 230 V.
40,35 33,35
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en B-uitschakelkarakteristiek, 6 kA afschakelvermogen en IP20 beschermingsgraad.
42,19 34,87
3-fase installatieautomaat met 3P+N (meeschakelende nul), 63 A nominale stroom en B-karakteristiek. Met 6 kA afschakelvermogen en IP20.
163,44 135,07

3-fase installatieautomaat met 4 polen (3P+N) met 32A nominale stroom en B-karakteristiek. Met 6kA afschakelvermogen bij 400V en IP20 beschermingsgraad.

Verpakt per 1 stuk

Meer informatie

78,05 64,50

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

28 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

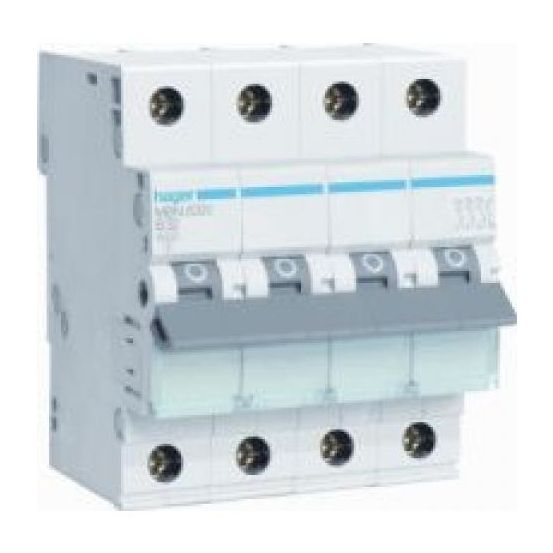

De Hager MBN installatieautomaat MBN632E is een 3 fase krachtgroep (3P+N) met B-karakteristiek en een nominale stroom van 32 A, geschikt voor toepassing in groepenkasten.

Belangrijkste kenmerken

Deze Hager installatieautomaat uit de MBN-serie heeft een uitschakelkarakteristiek B en een nominale meetstroom van 32 A. De automaat is uitgevoerd als 3P+N met een meeschakelende nul en heeft in totaal 4 polen. De nominale meetspanning bedraagt 400 V AC, met een nominale isolatiespanning van 500 V en een stoothoudspanning van 4 kV.

De installatieautomaat heeft een nominale afschakelvermogen van 6 kA volgens EN 60898 bij 400 V en 6 kA volgens IEC 60947-2, met een ICU van 10 kA bij 400 V. De energiebegrenzingsklasse is 3 en de beschermingsgraad is IP20. De automaat is geschikt voor een omgevingstemperatuur tijdens bedrijf van -25 tot 70 °C en valt onder overspanningscategorie 3 en vervuilingsgraad 2.

Voor een snelle en nette montage is de MBN632E voorzien van montagevriendelijke Bi-Connect-klemmen en een flexibele bevestigingsclip voor eenvoudige demontage. De bouwbreedte is 70 mm, met een breedte van 4 module-eenheden en een inbouwdiepte van 70 mm. Er kunnen eendraadse geleiders van 1-35 mm² en meerdraads geleiders van 1-25 mm² worden aangesloten. Nevenapparatuur is mogelijk en de automaat is geschikt voor inbouwmontage in stucwerk.

Kenmerken op een rij

Nominale meetstroom 32 A
4-polige uitvoering 3P+N met meeschakelende nul
B-uitschakelkarakteristiek
Nominaal afschakelvermogen 6 kA bij 400 V
Montagevriendelijke Bi-Connect-klemmen en flexibele bevestigingsclip

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Beschermingsgraad (IP)	IP20
Bouwbreedte	70 mm
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	70 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	32 A
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	10 kA
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	B
Uitvoering	3P+N
Vaak gebruikte artikelnummers	10019102 \| 2700448046 \| 7577927
Verliesvermogen	13 W
Vervuilingsgraad	2
