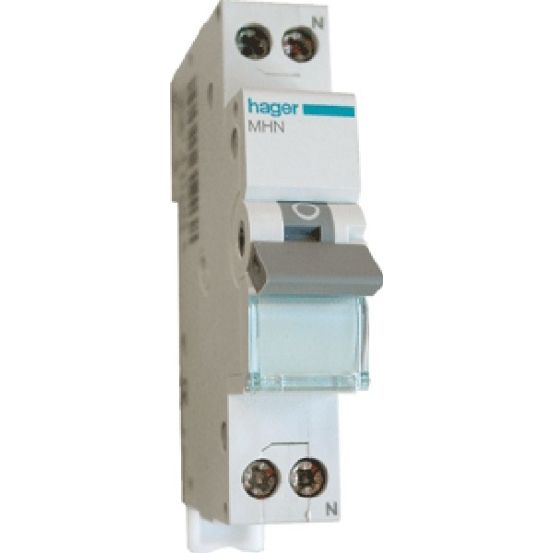

De Hager MHN installatieautomaat MHN525 is een 1P+N automaat uit de MHN serie, geschikt als onderdeel van een groepenkast.
Belangrijkste kenmerken
Deze installatieautomaat heeft een uitschakelkarakteristiek B en een nominale meetstroom van 25 A. Het is een 2-polige uitvoering (1P+N) met één beveiligde pool en een meeschakelende nul. De automaat is geschikt voor AC toepassingen met een nominale meetspanning van 240 V.
De MHN525 is voorzien van montagevriendelijke Bi-Connect-klemmen en een flexibele bevestigingsclip voor eenvoudige demontage. Aanbouw van hulpelementen of aardlekelementen is bij dit model niet mogelijk. De bouwbreedte bedraagt 17,5 mm, met een breedte van 1 module-eenheid en een inbouwdiepte van 70 mm.
De installatieautomaat heeft een nominale afschakelvermogen van 4,5 kA volgens EN 60898 bij 230 V en volgens IEC 60947-2. De beschermingsgraad is IP20 en het spanningsbereik is 50-60 Hz. Daarnaast biedt het product specificaties zoals een nominale isolatiespanning van 500 V, een nominale stoothoudspanning van 4 kV en toepassing binnen een omgevingstemperatuur van -25 tot 70 °C.
Kenmerken op een rij
Nominale meetstroom 25 A
2-polige uitvoering 1P+N met meeschakelende nul
Uitschakelkarakteristiek B
Bi-Connect-klemmen en flexibele bevestigingsclip
Nominaal afschakelvermogen 4,5 kA en beschermingsgraad IP20
