Multirange tijdrelais met 8 functies en een tijdbereik van 0,1 tot 4.320.000 seconden. Voorzien van 1 vertraagd wisselcontact (5A), 24-240V stuurspanning en DIN-rail montage.

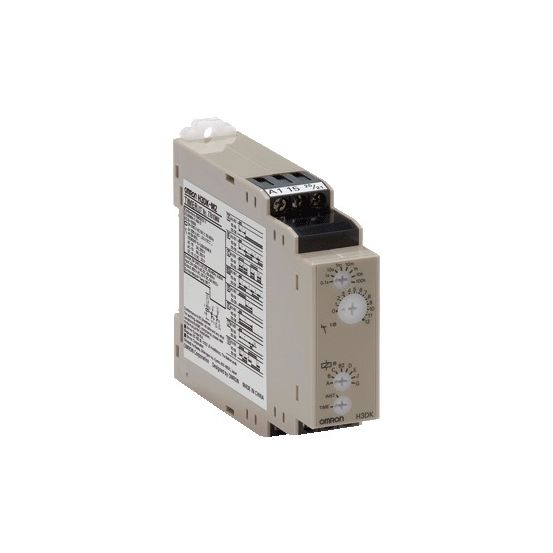

De Omron H3DK tijdrelais H3DK6001H is een multirange tijdrelais met 8 functies en multivoltage aansturing, geschikt als DIN-rail (Omega-rail) montage-uitvoering binnen de Omron H3DK Timers serie.
Belangrijkste kenmerken
Dit Omron H3DK tijdrelais combineert een breed tijdbereik van 0,1 tot 4.320.000 seconden met meerdere tijdfuncties, waaronder functie afvalvertragend, functie opkomvertragend, functie inschakelwissend, functie uitschakelwissend en functie knipperend beginnend met impuls (vaste tijd). Daarmee biedt het relais diverse instelmogelijkheden binnen één apparaat.
Het tijdrelais werkt met een bedrijfsspanning AC/DC van 5 – 250 V en heeft een nominale stuurspanning van 24 – 240 V bij zowel AC 50/60 Hz als DC. Het beschikt over 1 vertraagde wisselcontact-uitgang en een nominale stroom van 5 A. De elektrische aansluiting gebeurt via een schroefaansluiting en het relais is geschikt voor DIN-rail (Omega-rail) montage.
Met een compacte bouwvorm van 22,5 x 100 x 79 mm (b x d x h), beschermingsgraad IP30 en contactcoating van goud past dit H3DK-M tijdrelais eenvoudig in verschillende schakelinrichtingen. Het apparaat is niet voorzien van halfgeleideruitgang en is niet geschikt voor bediening op afstand of als afstandsbediening.
Kenmerken op een rij
Multirange tijdrelais met 8 functies (o.a. afvalvertragend, opkomvertragend, inschakelwissend, uitschakelwissend)
Tijdbereik: 0,1 – 4.320.000 s
Nominale stuurspanning: 24 – 240 V AC/DC, bedrijfsspanning 5 – 250 V AC en 5 – 30 V DC
1 uitgang, vertraagd wisselcontact, nominale stroom 5 A
Geschikt voor DIN-rail (Omega-rail) montage, afmetingen 22,5 x 100 x 79 mm (b x d x h)
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
1
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
5-250 V
Bedrijfsspanning bij AC 60 Hz
5-250 V
Bedrijfsspanning bij DC
5-30 V
Beschermingsgraad (IP)
IP30
Breedte
22.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
100 mm
Frontmontage
Nee
Functie afvalvertragend
Ja
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Ja
Functie knipperend beginnend met pauze, vaste tijd
