Ster-driehoek tijdrelais met 2 vertraagde wisselcontacten, een tijdbereik van 1-120 seconden en 5A stroom. Geschikt voor DIN-rail montage met 24-240V AC/DC stuurspanning en IP30.

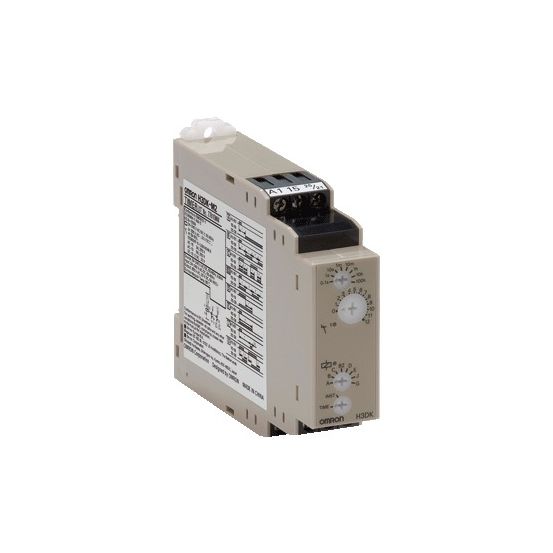

De Omron H3DK Tijdrelais H3DK6007G is een ster-driehoek tijdrelais uit de H3DK-serie, geschikt voor montage op DIN-rail (Omega-rail) en ontworpen voor stuurspanningen van 24 tot 240 V AC/DC.
Belangrijkste kenmerken
Dit Omron H3DK tijdrelais met functie ster-driehoek heeft een tijdbereik van 1 tot 120 seconden en beschikt over 2 vertraagde wisselcontact-uitgangen. Het is daarmee gericht op toepassingen waarbij een ster-driehoek schakelfunctie met instelbare tijd gewenst is.
De H3DK6007G werkt met een bedrijfsspanning van 5 tot 250 V bij AC 50/60 Hz en 5 tot 30 V DC, terwijl de nominale stuurspanning 24 tot 240 V AC/DC bedraagt. Het relais is uitgevoerd met schroefaansluitingen en is geschikt voor montage met een DRA (DIN-rail adapter).
Met een breedte van 22,5 mm, een diepte van 100 mm en een hoogte van 79 mm neemt dit tijdrelais weinig ruimte in. De beschermingsgraad is IP30 en de nominale stroom bedraagt 5 A. De contactcoating is uitgevoerd in goud.
Kenmerken op een rij
Functie ster-driehoek met 2 uitgangen, vertraagd, wisselcontact
Tijdbereik: 1 - 120 s
Nominale stuurspanning: 24 - 240 V AC/DC
Geschikt voor DIN-rail (Omega-rail) montage, montagewijze: DRA (DIN-rail adapter)
Afmetingen (b x d x h): 22,5 x 100 x 79 mm, beschermingsgraad IP30
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
5-250 V
Bedrijfsspanning bij AC 60 Hz
5-250 V
Bedrijfsspanning bij DC
5-30 V
Beschermingsgraad (IP)
IP30
Breedte
22.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
100 mm
Frontmontage
Nee
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
