Tijdrelais met puls-pause functie, 5A wisselcontact en tijdbereik van 0,1 tot 4.320.000 seconden. Geschikt voor 24-240V AC/DC, DIN-rail montage en voorzien van IP30-bescherming.

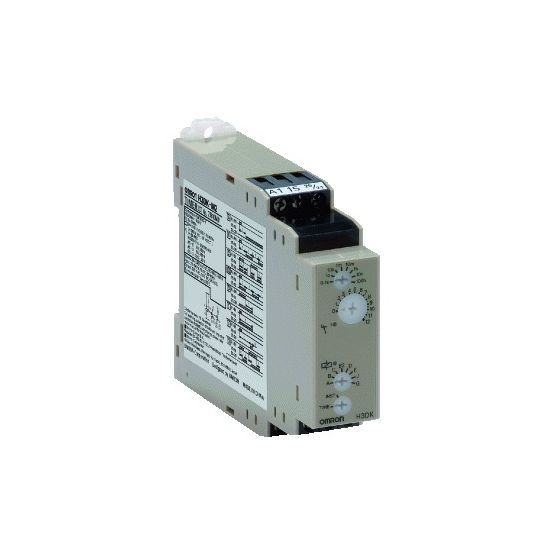

De Omron H3DK Tijdrelais H3DK6006R is een tijdrelais uit de H3DK-serie met puls-pause functionaliteit, geschikt voor AC/DC-stuurspanningen van 24 tot 240 V en uitgevoerd in een compacte behuizing van 22,5 x 100 x 79 mm.
Belangrijkste kenmerken
Dit Omron H3DK tijdrelais is ontworpen voor toepassingen waarbij een puls-pause tijdregeling nodig is. Het toestel beschikt over één vertraagd wisselcontact en een nominale stroom van 5 A. Het opgegeven tijdbereik loopt van 0,1 tot 4.320.000 seconden, wat een brede instelmogelijkheid biedt binnen de gespecificeerde grenzen.
De H3DK6006R is geschikt voor stuurspanningen van 24 tot 240 V bij zowel AC 50/60 Hz als DC, terwijl de bedrijfsspanning ligt tussen 5 en 250 V AC of 5 en 30 V DC. De aansluiting gebeurt via een schroefaansluiting en het apparaat is geschikt voor montage met een DRA (DIN-rail adapter) op een DIN-rail (Omega-rail).
Met een breedte van 22,5 mm, diepte van 100 mm en hoogte van 79 mm neemt dit tijdrelais weinig ruimte in op de rail. Het relais heeft een IP30-beschermingsgraad en een contactcoating van goud. Bediening op afstand en gebruik als afstandsbediening zijn volgens de specificaties niet van toepassing.
Kenmerken op een rij
Omron H3DK tijdrelais H3DK6006R met puls-pause functionaliteit
Tijdbereik: 0,1 - 4.320.000 s
1 uitgang, vertraagd wisselcontact, nominale stroom 5 A
Nominale stuurspanning: 24 - 240 V AC/DC, bedrijfsspanning 5 - 250 V AC en 5 - 30 V DC
DIN-rail (Omega-rail) montage met DRA (DIN-rail adapter), afmetingen 22,5 x 100 x 79 mm (b x d x h)
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
1
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
5-250 V
Bedrijfsspanning bij AC 60 Hz
5-250 V
Bedrijfsspanning bij DC
5-30 V
Beschermingsgraad (IP)
IP30
Breedte
22.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
100 mm
Frontmontage
Nee
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
