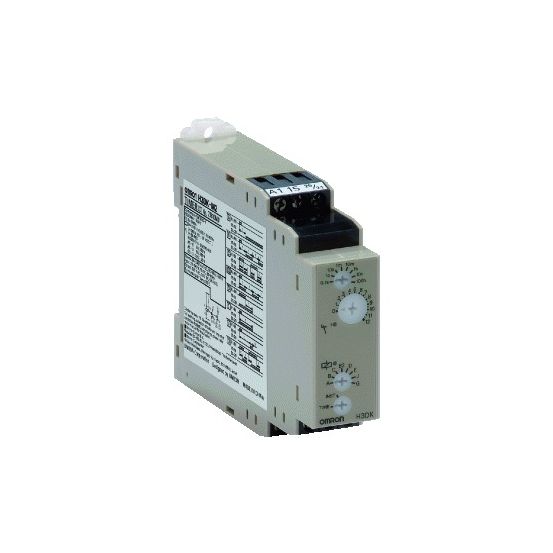

De Omron H3DK-M tijdrelais H3DK6002F is een multifuctioneel tijdrelais uit de H3DK-serie met een smalle breedte van 22,5 mm en een multirange tijdbereik, geschikt voor diverse schakel- en tijdfuncties.
Belangrijkste kenmerken
Dit Omron H3DK-M tijdrelais biedt een breed instelbaar tijdbereik van 0,1 tot 4.320.000 seconden en ondersteunt meerdere functies, waaronder afvalvertragend, opkomvertragend, inschakelwissend, uitschakelwissend en knipperend beginnend met impuls (vaste tijd). Daarmee is het relais geschikt als multirange, multifunctioneel tijdrelais.
De H3DK6002F is ontworpen voor AC/DC-bedrijfsspanning en stuurspanning. De bedrijfsspanning bedraagt 5 - 250 V bij AC 50/60 Hz en 5 - 30 V bij DC. De nominale stuurspanning ligt tussen 24 en 240 V voor zowel AC 50/60 Hz als DC. Het apparaat beschikt over 2 vertraagde wisselcontact-uitgangen en een nominale stroom van 5 A, met goud als materiaal voor de contactcoating.
Met een breedte van 22,5 mm, hoogte van 79 mm en diepte van 100 mm is dit tijdrelais compact uitgevoerd voor montage op een DIN-rail (Omega-rail) met DRA (DIN-rail adapter). De elektrische aansluiting gebeurt via een schroefaansluiting. De beschermingsgraad is IP30 en het relais heeft geen halfgeleideruitgang en is niet bedoeld voor bediening op afstand.
Kenmerken op een rij
Tijdbereik: 0,1 - 4.320.000 s (multirange, 8 functies)
